Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).

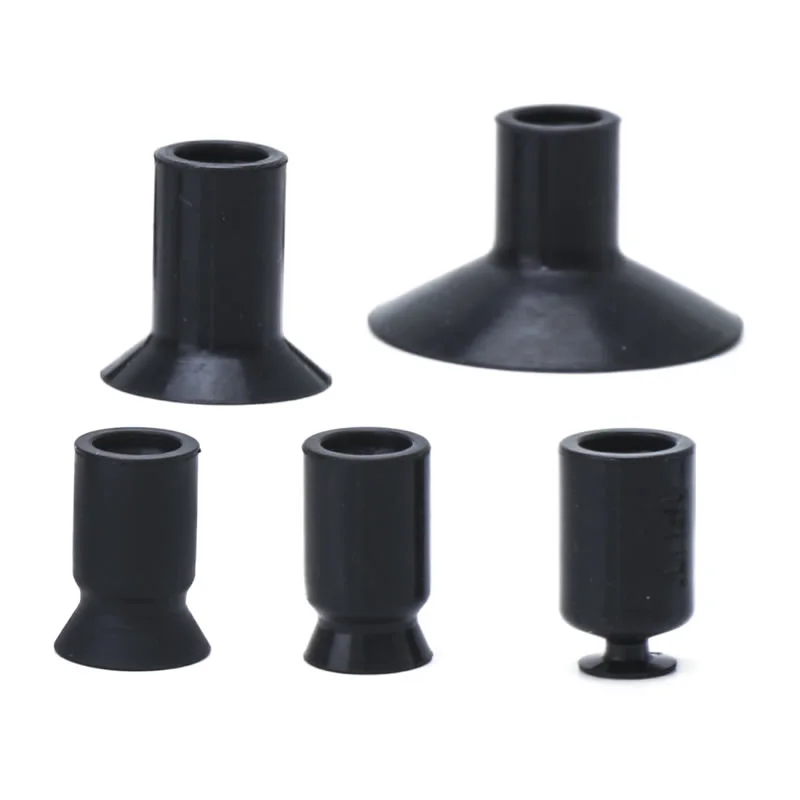

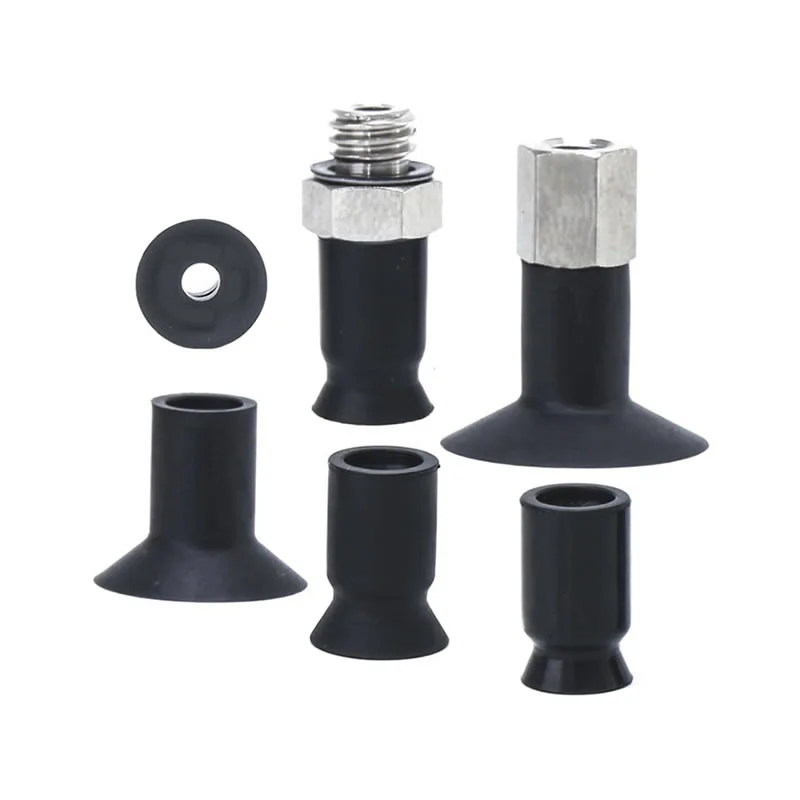

Ventuze compacte cu vid ZP2
În calitate de producător profesionist din China, fabrica noastră oferă ventuze de vid compacte personalizate ZP2 (ø6-8) cu ranforsare nervură pentru rezistență ridicată la încărcare și deformare. Oferim, de asemenea, seria ZP2 subțire UT (ø5-20) cu o fustă subțire pentru manipularea fără șifon a materialelor fragile. Avem în stoc opțiuni antistatice și din oțel inoxidabil pentru electronice și linii de baterii cu litiu.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Ventuze compacte cu vid ZP2
Unitate compactă de aspirator seria ZP2
Seria ZP2-T cu adaptor aspirator compact
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
În calitate de producător chinez de top, fabrica noastră oferă soluții personalizate de ventuze compacte cu vid ZP2 concepute special pentru industriile de precizie, oferind următoarele avantaje principale:
Performanță ridicată, cost redus:Folosind un lanț de aprovizionare autohton matur, controlăm eficient costurile, asigurând în același timp performanțe de aspirație excepționale, reducând astfel cheltuielile de achiziție pentru clienții noștri.
Design cu sarcină mare seria ZP2:Ventuzele noastre compacte cu vid ZP2 (ø6–8) au o structură unică întărită cu nervuri. Chiar și la dimensiuni extrem de mici, acestea oferă o rezistență excepțională la deformare și stabilitate la sarcină, făcându-le alegerea preferată pentru manipularea tablelor subțiri de metal și a componentelor din plastic de precizie.
Seria UT cu profil subțire ZP2:Proiectată special pentru piese de prelucrat flexibile (ø5–20), această serie are o structură de fustă ultra-subțire. Acest design cu profil redus previne în mod eficient materialele fragile, cum ar fi peliculele subțiri și foile de vinil, de la încrețirea sau deformarea în timpul procesului de aspirație.
Aprovizionare stabilă:Susținuți de procese de fabricație mature, utilizăm materiale de înaltă calitate (cum ar fi siliconul) împreună cu tehnologia avansată de reținere a vidului pentru a asigura operațiuni de prindere sigure și stabile; în plus, stocul nostru substanțial permite livrare rapidă pentru a satisface cerințele clienților.
FAQ
Care sunt diferitele tipuri de plăcuțe ZP2?
Ventuzele compacte cu vid ZP2 oferă mai multe structuri de tampon pentru a se potrivi condițiilor reale de lucru:
Tip plat: pentru suprafețe netede, rigide, cu etanșare stabilă
Plat cu nervuri: îmbunătățește etanșarea în vid pe suprafețe ușor aspre
Tip burduf: compensează diferențele de înălțime și asigură amortizare
Commaelec oferă mai multe configurații pentru a asigura o potrivire și performanță mai bune în sistemele de automatizare.
Ce intervale de dimensiuni sunt disponibile?
Dimensiunile standard includ: φ40, φ50, φ63, φ80, φ100, φ125
Diametre mai mici: potrivite pentru piese de precizie sau ușoare
Diametre mai mari: aspirație mai puternică pentru piese grele sau mari
Fabrica Commaelec menține stocuri stabile și acceptă dimensiuni personalizate pentru nevoile bazate pe proiect.
Cum se compară cupele ZP2 cu ZP3 sau ZP?
Seria ZP2: design echilibrat cu rigiditate mai mare și adaptabilitate la articulația sferică, potrivit pentru utilizare generală până la sarcini grele
Seria ZP3: de obicei optimizată pentru o manevrare mai ușoară, mai rapidă și configurații mai compacte
Seria ZP (standard): aplicații de bază cu structură mai simplă
În comparație cu altele, ventuzele compacte cu vid ZP2 oferă o mai bună stabilitate pe suprafețe neuniforme, menținând în același timp flexibilitatea în instalare și selecție a materialului.
Sunt potrivite pentru piese delicate?
Da, cu configurația corectă:
Utilizați materiale moi, cum ar fi siliconul, pentru un contact blând
Alegeți tipuri de burduf sau perne pentru a reduce forța de impact
Suporturile opționale de tamponare ajută la protejarea suprafețelor fragile, cum ar fi sticlă sau piesele acoperite
Cum se comandă
- Se adaugă 8 tipuri de ø6 până la ø20.
- C: Pentru piese de prelucrat care sunt ușor deformate. Piesele de prelucrat pot fi îndepărtate cu ușurință datorită nervurilor.
- UT: Pentru adsorbția pieselor moi de lucru, cum ar fi foile subțiri sau vinilul. Încrețirea sau deformarea în timpul adsorbției este redusă.
- Aplicabil pentru adaptorul din seria ZP.
|
③ Tip tampon
② Diametrul plăcuței (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Tip plat cu nervuri | — | — | ● | ● | ● | — | — | — | — |
| UT | Tip plat subțire | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| Dimensiuni de montare adaptor | |
| Dacă un adaptor va fi realizat de către client, proiectați adaptorul cu dimensiunile afișate în dreapta. |
|
Dimensiuni (mm)
Simbolul verde este modelele personalizate.
HT
Plat subțire cu tip nervură
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad tip |
④ Pad Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model de referință: ZP2-B06CGN
HT
Plat subțire cu tip nervură
| Model | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad tip |
④ Pad Material |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model pentru referință: ZP2-05UTN
Specificații
| Inel de blocare/ Tip tampon | Diametru/dimensiuni tampon | Aplicație | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Fără inel de blocare | Tip plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu limitări ale suprafeței de adsorbție | |
| Tip plat subțire (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Încrețirea sau deformarea în timpul adsorbției pot fi reduse. | |
| Tip plat subțire cu coaste (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Piesele de prelucrat pot fi îndepărtate cu ușurință datorită nervurilor | |
| Tip burduf (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Cu inel de blocare | Tip plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip plat cu coaste (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat care sunt ușor deformate. Piesele de prelucrat pot fi îndepărtate cu ușurință datorită nervurilor | |
| Tip burduf (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Tip adânc (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pentru piese de prelucrat cu suprafețe curbate sau pentru piese de prelucrat sferice | |
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
Manual de instalare
Descărcare PDF
Avertisment + Atenție （Citiți înainte de utilizare）
