Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).

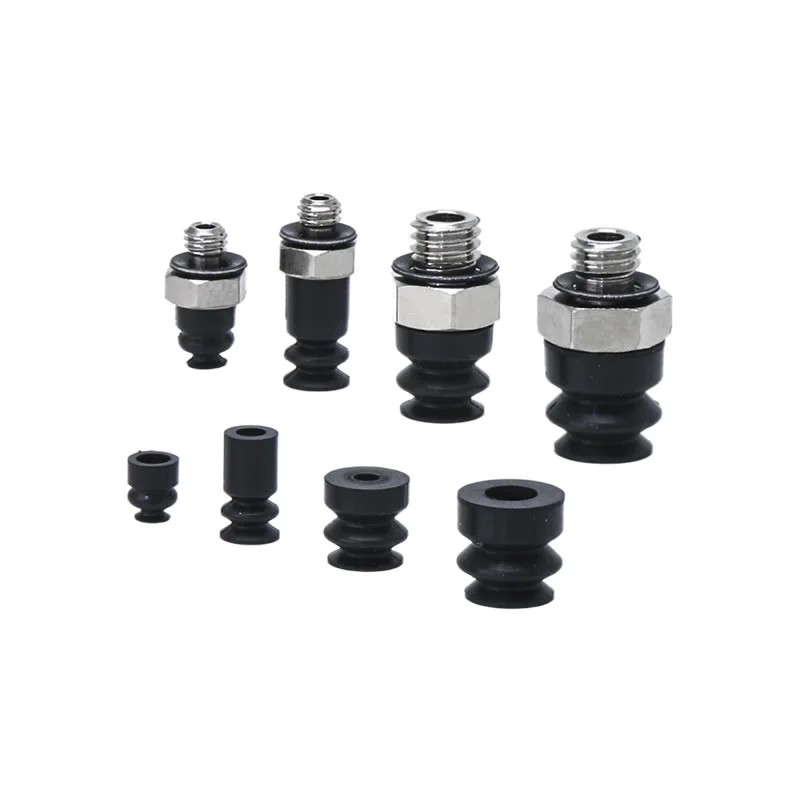

Ventuze Vacuum Mini Burduf ZP2-ZJ
Găsiți o selecție uriașă de ventuze de vid cu mini-burduf ZP2-ZJ din China la Zhejiang Comma Electric Co., Ltd. Aceste unități au un design de burduf în stil acordeon: patru dimensiuni specifice (φ2mm, φ4mm, φ5mm și φ6mm) utilizează o structură de 1,5 burduf, în timp ce restul de cinci dimensiuni φ125mm, φ25mm φ30mm, φ40mm și φ46mm) utilizează o structură de 4,5 burdufuri. Toate ventuzele din această serie sunt fabricate folosind materiale de cauciuc și silicon de înaltă calitate, cu opțiuni speciale de materiale, cum ar fi variante antistatice, de asemenea disponibile.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Ventuze Vacuum Mini Burduf ZP2-ZJ
Unitate de aspirator cu burduf seria ZP2
Seria ZP2-T Cu Adaptor Burduf Aspirator
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
Commaelec este producător lider, ventuzele cu vid cu burduf mini ZP2-ZJ este o soluție ideală pentru o manipulare precisă și stabilă în medii industriale compacte, de înaltă eficiență.
Care sunt caracteristicile cheie ale plăcuțelor ZP2-ZJ?
Structura Burdufului
Design în stil acordeon cu configurații cu 1,5 straturi (φ2–φ6) și 4,5 straturi (φ15–φ46)
Pliurile flexibile se adaptează la suprafețele neuniforme, curbate sau înclinate ale piesei de prelucrat
Compensare încorporată pentru abaterile de înălțime și unghi, reducând erorile de poziționare
Elimină nevoia de spațiu tampon suplimentar, ideal pentru amenajări compacte de echipamente
Opțiuni materiale
BNR:rentabil și rezistent la uzură pentru aplicații generale
Silicon:potrivit pentru medii curate și cu temperaturi ridicate
Materiale personalizate (de exemplu, antistatice) pentru electronice și industriile sensibile
Comma asigură o calitate stabilă a materialului și o performanță constantă pe loturi
Performanță ridicată
Aspirație puternică și stabilă chiar și pe suprafețe neregulate sau înclinate
Reduce riscul de detașare în comparație cu cupele plate convenționale
Tehnologie matură de etanșare în vid și de menținere a presiunii pentru o funcționare fiabilă
Sprijinit de China Mini Burduf Ventuze Vacuum ZP2-ZJ Avantajele producătorului:eficiență a costurilor, modele diverse și lanț de aprovizionare stabil
Cum să alegi ventuzele cu vid mini-burduf potrivite ZP2-ZJ
Selectarea corectă a ventuzelor de vid cu mini-burduf ZP2-ZJ depinde de condițiile reale de lucru. Concentrați-vă pe următorii factori practici:
1. Forma și suprafața piesei de prelucrat
Suprafețe neuniforme / curbate → alegeți mai multe straturi de burduf (4,5 straturi) pentru o mai bună flexibilitate
Piese mici, ușor neuniforme → 1,5 straturi este suficient și mai stabil
Structura burdufului ajută la compensarea diferențelor de unghi și înălțime în timpul prinderii
2. Dimensiunea și greutatea piesei de prelucrat
Piese mici/uşoare → φ2–φ6
Piese mai mari sau mai grele → φ15–φ46
Diametrele mai mari oferă o forță de aspirație mai puternică și o stabilitate mai bună
3. Mediul de lucru
Condiții normale → NBR (reficient din punct de vedere al costurilor)
Temperatură ridicată / mediu curat → silicon
Electronice / piese sensibile → materiale antistatice
Comma acceptă personalizarea materialului pentru a se potrivi nevoilor specifice ale industriei
4. Spațiul echipamentului și aspectul
Sisteme de automatizare compacte → ZP2-ZJ este ideal pentru că nu este nevoie de spațiu tampon suplimentar
Asigurați-vă că înălțimea cupei și cursa se potrivesc cu designul mașinii dvs
Verificați compatibilitatea cu sistemele de montaj și de vid existente
5. Viteză și precizie de manipulare
Preluare și plasare de mare viteză → cupe mai mici cu răspuns rapid
Este necesară o poziționare precisă → alegeți straturile de burduf adecvate pentru a reduce dezalinierea
6. Cerințe de stabilitate
Dacă piesele de prelucrat sunt înclinate sau poziționate inconsecvent, acordați prioritate:
Burduf multistrat
Zona de contact mai mare
Acest lucru îmbunătățește etanșarea și reduce eșecul aspirației
Sfat practic de selecție
Dacă nu ești sigur, începe cu:
Dimensiune medie (de exemplu, φ15–φ30)
Material siliconic sau NBR
1,5 straturi pentru uz general / 4,5 straturi pentru suprafete complexe
Apoi optimizați pe baza performanței reale a testelor.

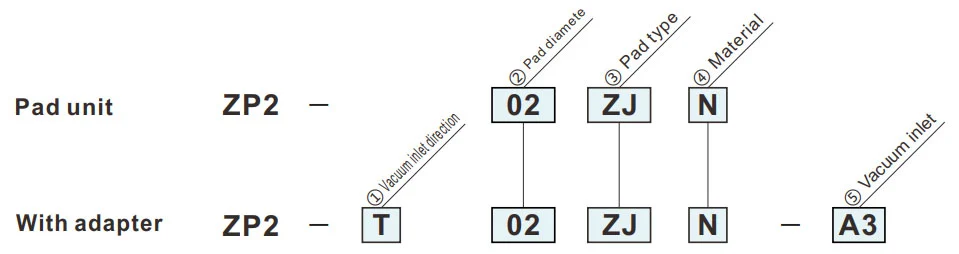

Cum se comandă
- Pentru utilizare acolo unde nu există spațiu pentru tampon (tip arc).
- Piese de lucru cu suprafață de adsorbție înclinată.
| ①Direcția de intrare a vidului | |
| T | Vertical |
| ③Tip de tampon | |
| ZJ | Burduf |
|
⑤ Admisie de vid
② Diametrul plăcuței (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (masculin) | ● | ● | — | — |
| A5 | M5x0,8 (masculin) | — | — | ● | ● |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.

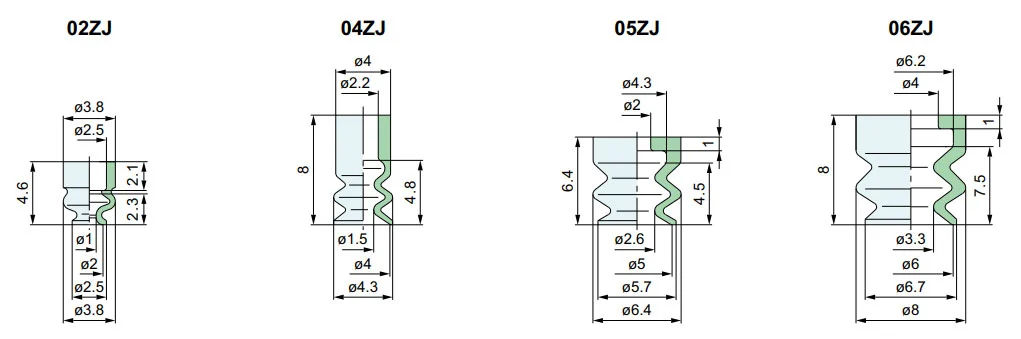

Dimensiuni (mm)
Simbolul verde este modelele personalizate.
ZJ
Burduf
| Model | |||
|
② Pad dia. |
③ Pad tip |
④ Pad Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model de referință: ZP2-02ZJS

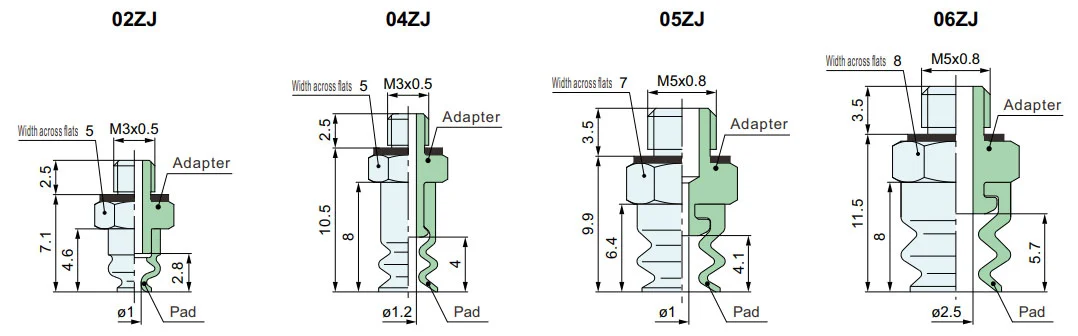

ZP2-T
Vertical
| Model | Adaptor | |||||
|
① Vid direcția de admisie |
② Pad dia. |
③ Pad tip |
④ Pad Material |
⑤ Vid admisie |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model de referință: ZP2-T04ZJGS-A3
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
