Supapă de economisire a vidului ZP2Vs
Comma ZP2VS supapă logică de vid din oțel inoxidabil — cumpărați en-gros de la producător la cel mai bun preț. Supapa de economisire a vidului ZP2Vs supapa logică de vid din oțel inoxidabil permite manipularea stabilă a vidului cu mai multe cupe cu un singur generator de vid. Limitează automat fluxul de aer la cupele descoperite pentru a păstra vidul din sistem, restabilind în același timp aspirația completă atunci când este detectată o piesă de prelucrat. Nu este necesară cablare, comutare sau reglare manuală, cu deblocare rapidă pentru o manipulare eficientă.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Supapă de economisire a vidului ZP2Vs
Valve de economisire a vidului din seria ZP2VS
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
Comma ZP2VS supapă logică de vid din oțel inoxidabil — cumpărați en-gros de la producător la cel mai bun preț. Această supapă compactă de secvență de vid M5 menține vidul sistemului atunci când un generator alimentează mai multe ventuze, astfel încât o singură cupă neprinsă nu mai poate reduce nivelul de vid pe celelalte. Construcția complet inoxidabilă SUS304 îl face ideal pentru zonele fără zinc și fără cupru din industria alimentară, farmaceutică, electronică și automatizarea camerelor curate. Trei orificii de dimensiuni fixe (0,3 / 0,5 / 0,7 mm), un filtru încorporat și patru variante de porturi acoperă ventuze de până la Ø125 mm — comandați online sau solicitați o ofertă astăzi.
Aspect de cuvinte cheie cu primele 100 de caractere (pentru referință)
Comma ZP2VS supapă logică de vid din oțel inoxidabil — cumpărați cel mai bun en-gros de la producător
- Cuvânt de marcă: virgulă
- Cuvinte cheie pentru produs: ZP2VS, oțel inoxidabil, supapă logică de vid
- Cuvinte de comportament de cumpărare: cumpărare, angro, producător, preț
Supapa de economisire a vidului ZP2Vs este o supapă logică de vid din oțel inoxidabil (valvă de limitare a vidului / supapă de secvență) concepută pentru sistemele de manipulare a vidului cu mai multe cupe în care un generator de vid servește mai multe ventuze.
În sistemele convenționale, o cupă care nu reușește să ridice o piesă de prelucrat continuă să tragă aer și trage în jos presiunea de vid a întregului sistem - slăbind aderența asupra pieselor care sunt ținute. ZP2VS rezolvă acest lucru automat: în timp ce o ceașcă este goală, fluxul de aer împinge elementul supapei închis și aspirația trece doar printr-un orificiu fix; odată ce cupa se etanșează pe o piesa de prelucrat, debitul de aspirație redus lasă arcul să deschidă elementul supapei și se reia fluxul complet de aspirație. Fără cablaj de control, fără lucrări de comutare, fără reglare manuală atunci când piesele de prelucrat se schimbă.
Principiul de lucru
1. Nicio piesă de prelucrat (supapă închisă): fluxul de aer prin paharul gol împinge elementul supapei din rășină închis. Debitul de aspirație este limitat la orificiul fix (0,3 / 0,5 / 0,7 mm), astfel încât cupa atrage doar un flux de aer mic și definit, iar vidul din sistem este păstrat.
1. Piesa de prelucrat reținută (ropa deschisă): Debitul de aspirație scade brusc atunci când cupa se etanșează; forța arcului învinge forța fluxului de aer și deschide elementul supapei, eliberând fluxul total de aspirație între element și carcasă pentru o forță de reținere maximă.
1. Eliberare prin suflare: Furnizarea de aer comprimat prin același orificiu elimină rapid și pozitiv piesa de prelucrat.
| # | Avantaj | Avantaj pentru client |
| 1 | Corp și arc SUS304 complet inoxidabil | Aprobat pentru aplicații fără zinc / fără cupru (alimente, farmaceutice, electronice, baterie, cameră curată) |
| 2 | Previne pierderea vidului pe pahare goale | Un generator de vid servește în siguranță mai multe cești; prindere fiabilă chiar și în cazul pieselor lipsă sau neuniforme |
| 3 | Lucru de comutare zero atunci când piesele de prelucrat se schimbă | Funcționare complet pasivă, cu autoreglare — nu este necesară reprogramarea sau schimbarea manuală |
| 4 | Filtru încorporat (40 μm) | Protejează elementul supapei și orificiul de contaminare; intervale de întreținere mai lungi |
| 5 | Interfață compactă M5 × 0,8, hex 8 mm | Se instalează direct pe fitingurile cupe sau pe blocurile colectoare în sculele robotizate strânse la capătul brațului |
| 6 | Capabil de suflare | Sprijină suflarea de aer cu presiune pozitivă pentru eliberarea rapidă și curată a piesei de prelucrat |
| 7 | Trei dimensiuni de orificiu (0,3 / 0,5 / 0,7 mm) | Potrivire fină la dimensiunea cupei și la capacitatea generatorului de vid |
| 8 | Pachet larg de operare | -100 ~ +0,7 MPa presiune pe partea de vid, 5–60 °C (fără îngheț) fluid și temperatură ambientală |

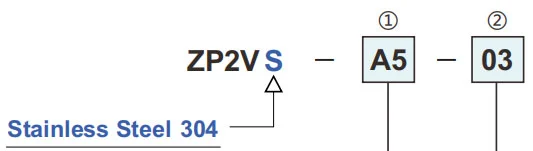

Cum se comandă
- Materialul total este oțel inoxidabil 304, care poate fi folosit în situațiile în care zincul și cuprul sunt interzise.
- Poate restricționa reducerea presiunii de vid chiar și atunci când nu există piesă de prelucrat.
- Nu este necesară o operație de comutare la schimbarea pieselor de prelucrat.
- Filtru încorporat (40 μm).

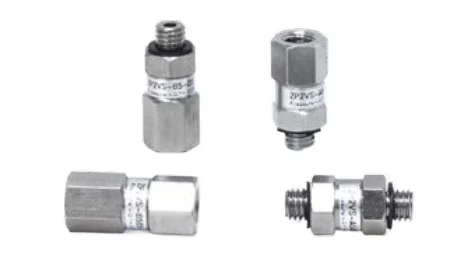

| ① Fir de conectare | |||
| Simbol | Fir | Partea generatorului de vid | Pad Side |

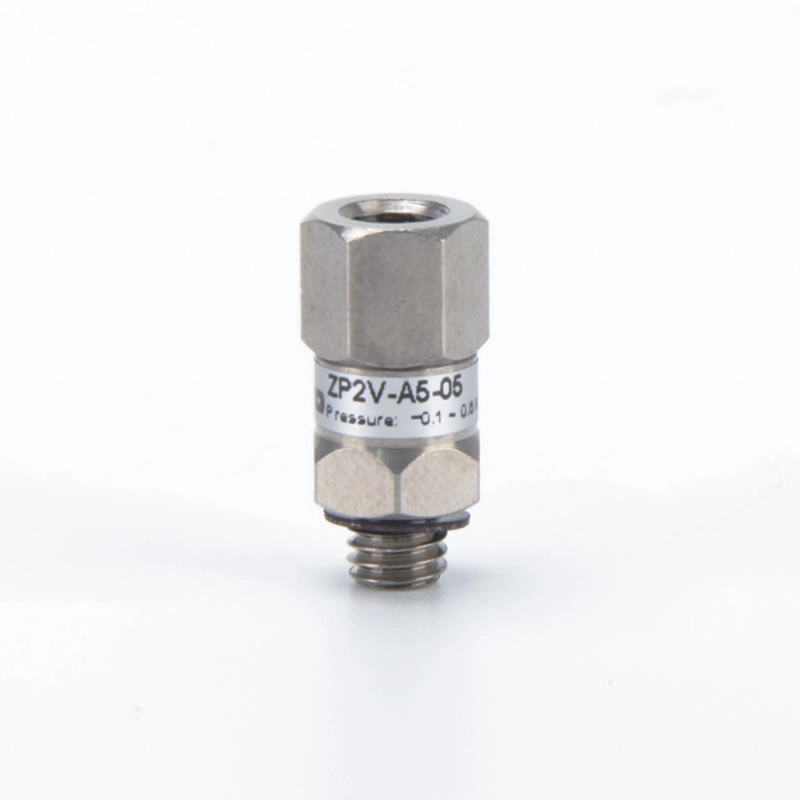

| A5 | M5×0,8 | Filet mamă | Filet tată |

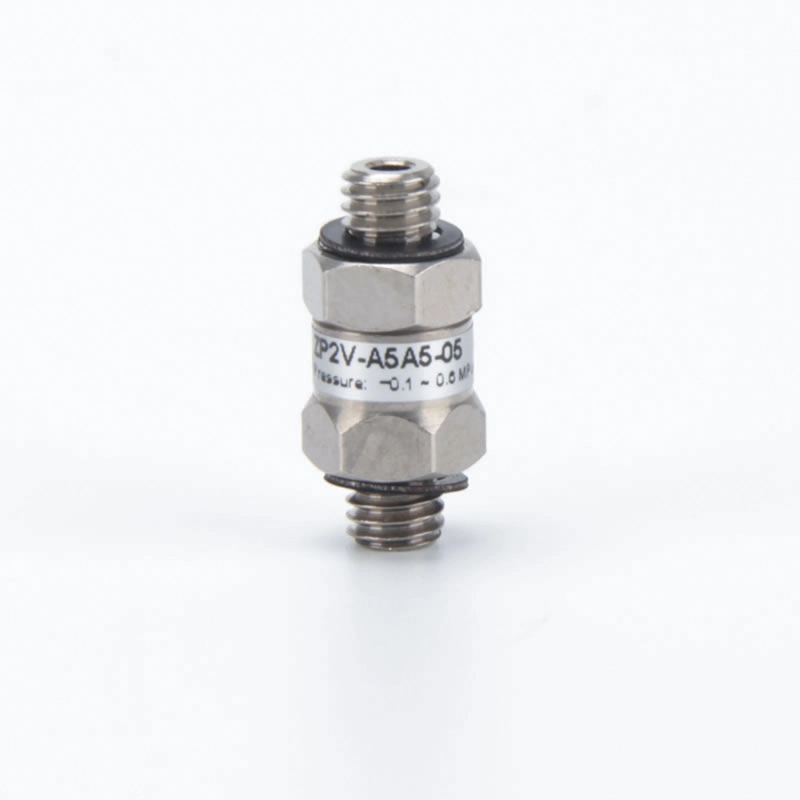

| A5A5 | M5×0,8 | Filet tată | Filet tată |
| B5 | M5×0,8 | Filet tată | Filet mamă |
| B5B5 | M5×0,8 | Filet mamă | Filet mamă |
| ② Dimensiunea orificiului fix (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Specificații
| Dimensiunea orificiului fix (mm) | 0.3 | 0.5 | 0.7 |
| Fluid | Aer | ||
| Max. domeniul de presiune de funcționare (MPa) | 0 ~ 0,7 | ||
| Max. intervalul de presiune a vidului de funcționare (kPa) | 0 ~ -100 | ||
| Temperaturile ambientale și ale fluidului (℃) | 5 ~ 60 (Fără îngheț) | ||
| Nivelul nominal de filtrare al elementului (μm) | 40 | ||
| Min. debitul de funcționare (l/min) | 3 | 5 | 8 |
| Diametrul plăcuței aplicabil (mm) | ≤25 | ||
Constructii
| Nu. | Descriere | Material |
| 1 | Corpul A | SUS304 |
| 2 | Corpul B | SUS304 |
| 3 | Supapă | Răşină |
| 4 | Primăvară | SUS304 |
| 5 | Element | SUS304 |
| 6 | Garnitură | Răşină |
Aplicații tipice
• Preluare și plasare robotizată cu dispozitive de prindere cu mai multe cești (foaie, sticlă, PCB, tăvi pentru alimente)
• Linii de manipulare cu piese lipsă sau variabile — cupele care lipsesc o piesă nu mai strică vidul pentru restul
• Medii reglementate fără zinc/cupru: ambalaje pentru alimente și băuturi, umplere farmaceutică, fabricare de semiconductori și baterii
• Distribuție de vid montată pe colector pe sculele de la capătul brațului
