Când echipamentele automate trebuie să manipuleze componente minuscule în spații extrem de limitate,Ventuze cu vid de tip scurt ZP2-MUdinVirgulăoferă o soluție compactă și practică de prindere cu vid. Cu diametre ale plăcuțelor de la φ2 la φ15 mm, o structură cu profil redus, mai multe opțiuni de materiale și configurații de montare flexibile, seria ZP2-MU este proiectată pentru aplicații de manipulare cu precizie în care ventuze convenționale pot fi prea mari sau dificil de poziționat.
Ventuzele de tip scurt ZP2-MU sunt aspiratoare compacte de tip plat, dezvoltate pentru piese mici, ușoare și de precizie. Structura lor care economisește spațiu le face deosebit de potrivite pentru echipamente de automatizare aranjate dens, în timp ce opțiunile de materiale precum NBR, cauciuc siliconic, cauciuc uretan, FKM, NBR conductiv și cauciuc siliconic conductiv permit inginerilor să aleagă o soluție în funcție de condițiile de funcționare. Seria acceptă diametre ale plăcuțelor de φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 și φ15 mm, făcându-l potrivit pentru electronice, semiconductori, asamblare de precizie, ambalare și alte aplicații de manipulare automată.
Cuprins
- Ce sunt ventuzele cu vid de tip scurt ZP2-MU?
- De ce contează designul compact în automatizare?
- Care sunt caracteristicile cheie ale ZP2-MU?
- Ce specificații ar trebui să ia în considerare cumpărătorii?
- Cum afectează diferitele materiale performanțe performanța?
- Unde pot fi folosite ventuze cu vid ZP2-MU?
- Cum ar trebui inginerii să aleagă modelul potrivit?
- Ce beneficii pot aduce sistemelor automate?
- Întrebări frecvente despre ventuzele cu vid de tip scurt ZP2-MU
- De ce să luați în considerare ZP2-MU pentru următorul dvs. proiect de automatizare?

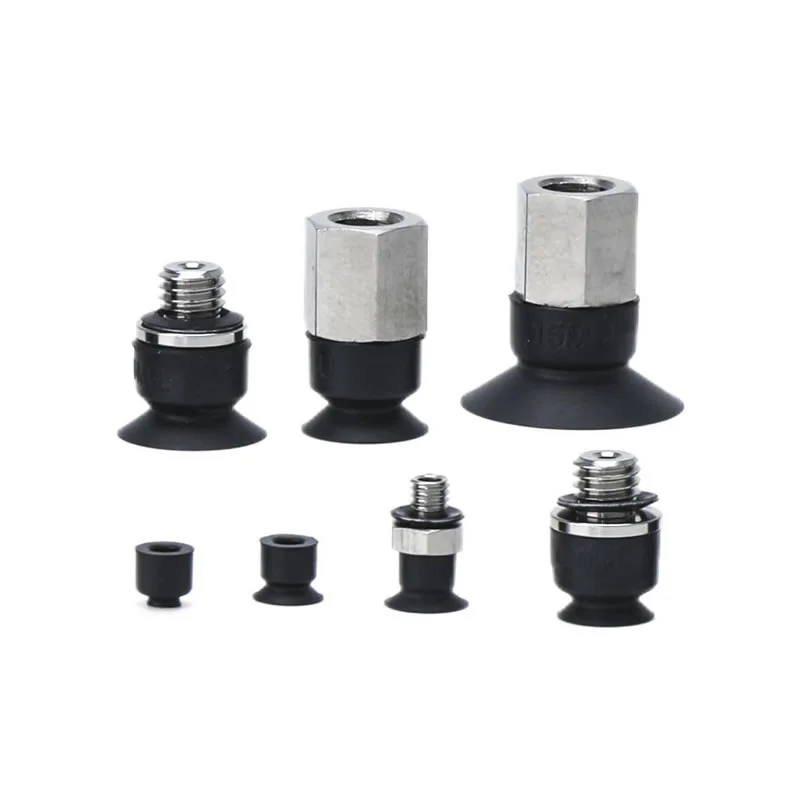

Ce sunt ventuzele cu vid de tip scurt ZP2-MU?
Ventuzele de tip scurt ZP2-MU sunt aspiratoare de tip plat din seria ZP2, concepute special pentru aplicații care necesită dimensiuni compacte și adsorbție fiabilă. Conform specificațiilor produsului, diametrele disponibile ale plăcuțelor variază de la φ2 mm la φ15 mm, permițând ventuzelor să găzduiască piese de prelucrat foarte mici.
Configurația cu profil redus este deosebit de valoroasă atunci când înălțimea disponibilă de instalare este limitată. În loc să necesite un ansamblu vertical mare, structura scurtă permite ca aspiratorul să fie poziționat mai aproape de piesa de prelucrat. Acest lucru poate ajuta proiectanții de echipamente să creeze cleme mai compacte și să îmbunătățească accesibilitatea componentelor mici.
Suprafața de contact plană permite, de asemenea, contactul strâns cu piesele de prelucrat adecvate. În operațiunile de prelevare și plasare de precizie, menținerea unui contact stabil este importantă deoarece mișcarea excesivă, deformarea sau poziționarea inconsecventă pot afecta precizia ansamblului în aval.
Pentru informații suplimentare, cumpărătorii pot consulta VirgulăPagina produsului cu ventuze cu vid de tip scurt ZP2-MUpentru informații detaliate despre model și configurații de comandă.
De ce contează designul compact în automatizare?
Echipamentele moderne de automatizare devin din ce în ce mai compacte. Roboții, actuatoarele liniare, stațiile de asamblare și sistemele de manipulare de precizie au adesea nevoie să efectueze mai multe operațiuni într-un ansamblu limitat de lucru. În astfel de medii, dimensiunile fiecărei componente pneumatice pot afecta designul mecanic general.
O ventuză scurtă cu vid poate oferi mai multe avantaje practice:
- Înălțime redusă de instalare:Construcția cu profil redus este potrivită pentru spații verticale restrânse.
- Accesibilitate mai bună:Tampoanele mici pot ajunge la piesele de prelucrat situate în structuri dense ale componentelor.
- Design compact al gripei:Mai multe puncte de aspirație mici pot fi integrate într-o zonă limitată.
- Manipulare de precizie:Diametrele mici ale plăcuțelor pot potrivi mai eficient suprafețele mici ale piesei de prelucrat.
- Integrare flexibilă a echipamentelor:Diferitele configurații de admisie și filet simplifică proiectarea sistemului pneumatic.
Aceste caracteristici fac ca aspiratoarele compacte să fie deosebit de relevante pentru producătorii care dezvoltă echipamente automate de producție de mare viteză și densitate mare.
Care sunt caracteristicile cheie ale ZP2-MU?
Performanța unei ventuze cu vid depinde de mai mult decât diametrul acesteia. Inginerii trebuie să ia în considerare, de asemenea, profilul, materialul, metoda de conectare, caracteristicile piesei de prelucrat și mediul de operare.
1. Dimensiuni ultra-compacte
Modelele ZP2-MU sunt disponibile în dimensiuni φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 și φ15 mm. Această selecție largă face seria potrivită pentru micro-componente și piese ușoare.
2. Structură plată de contact
Configurația MU folosește un design plat. Această structură este destinată unui contact stabil cu piesele de prelucrat cu formă adecvată și poate ajuta la menținerea unei adsorbții consistente în timpul ciclurilor repetate de preluare și plasare.
3. Opțiuni de materiale multiple
Utilizatorii pot selecta diferite materiale de cauciuc în funcție de temperatură, expunere chimică, uzură și cerințele electrostatice. Acest lucru face ca familia de produse să fie mai adaptabilă decât un aspirator dintr-un singur material.
4. Configurații de montare multiple
Seria acceptă opțiuni de conectare, inclusiv filete externe A3 și configurații H5 sau B5 pentru diferite dimensiuni de tampon. Aranjamentele verticale de admisie a vidului sunt de asemenea disponibile prin configurațiile ZP2-T.
5. Opțiuni conductive pentru aplicații sensibile
Opțiunile NBR conductoare și cauciucul siliconic conductiv pot fi selectate atunci când controlul electricității statice este important. Acest lucru este relevant în special pentru mediile de fabricație a electronicii și semiconductorilor.
Ce specificații ar trebui să ia în considerare cumpărătorii?
Alegerea unei ventuze cu vid ar trebui să înceapă cu configurația reală a piesei de prelucrat și a mașinii, mai degrabă decât cu simpla selectare a celui mai mic model disponibil. Următoarele specificații sunt importante atunci când se evaluează ZP2-MU pentru un proiect de automatizare.
| Caietul de sarcini | Opțiuni disponibile / Informații | De ce contează |
|---|---|---|
| Tip tampon | Tip plat MU | Sprijină contactul compact și stabil cu suprafețele adecvate |
| Diametrul plăcuței | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Permite potrivirea tamponului la dimensiunile mici ale piesei de prelucrat |
| Material | NBR, silicon, uretan, FKM, NBR conductiv, silicon conductiv | Permite adaptarea la cerințele de temperatură, substanțe chimice, uzură și control static |
| Conexiune | A3, H5, B5 in functie de model | Sprijină integrarea cu diferite configurații pneumatice |
| Structura | Profil scurt / jos | Util acolo unde înălțimea de instalare este limitată |
| Piese de prelucrat tipice | Componente mici și ușoare | Potrivit pentru operațiuni de precizie pick-and-place |
Cum afectează diferitele materiale performanțe performanța?
Alegerea materialului este una dintre cele mai importante decizii atunci când specificați un aspirator. Diferitele materiale prezintă diferite niveluri de rezistență la temperatură, rezistență chimică, rezistență la abraziune și potrivire pentru medii industriale speciale.
| Material | Interval tipic de temperatură | Aplicații adecvate |
|---|---|---|
| BNR | 0°C până la 120°C | Lucrari industriale generale, placi metalice, furnir si carton ondulat |
| Cauciuc siliconic | -30°C până la 200°C | Manipularea semiconductorilor, piese subțiri de prelucrat și echipamente alimentare |
| Cauciuc Uretan | 0°C până la 60°C | Manipularea generală a cartonului ondulat, plăci de fier și furnir |
| FKM | 0°C până la 250°C | Aplicații legate de substanțe chimice și medii de temperatură solicitante |
| NBR conductiv | 0°C până la 100°C | Aplicații cu semiconductori care necesită controlul electricității statice |
| Silicon conductiv | -10°C până la 200°C | Aplicații de semiconductori și electronice cu preocupări electrostatice |
Selectarea reală a materialului trebuie să se bazeze întotdeauna pe întregul mediu de operare, inclusiv pe suprafața piesei de prelucrat, temperatura, substanțele chimice, condițiile de vid și durata de viață necesară.
Unde pot fi folosite ventuze cu vid ZP2-MU?
Dimensiunile mici și flexibilitatea materialului ZP2-MU fac ca seria să fie deosebit de relevantă pentru automatizarea de precizie.
Producția de electronice și semiconductori
Componentele electronice mici necesită o manipulare atentă deoarece forța mecanică excesivă sau descărcarea electrostatică pot deteriora produsele sensibile. Opțiunile de silicon conductiv și NBR conductiv pot fi, prin urmare, luate în considerare pentru aplicațiile în care controlul static face parte din proiectarea echipamentului.
Asamblare de precizie
Sistemele automate de asamblare manipulează adesea piese mici din plastic, metal sau electronice. O ventuză compactă poate ajuta sculele de la capătul brațului să ajungă la piesele de prelucrat fără a interfera cu componentele adiacente.
Automatizarea ambalajelor
Componentele de ambalare ușoare și produsele mici pot fi transferate folosind tehnologia de prindere în vid. De asemenea, mai multe ventuze mici pot fi aranjate pentru a crea un model de prindere personalizat.
Manipularea micro-componentelor
Când piesele de prelucrat au doar câțiva milimetri, este posibil ca o ventuză mare să nu ofere o zonă de contact eficientă. Gama φ2–φ15 mm a ZP2-MU oferă mai multe opțiuni pentru potrivirea punctului de prindere la componentă.
Cum ar trebui inginerii să aleagă modelul potrivit?
Un proces de selecție sistematic poate reduce problemele de integrare și poate îmbunătăți fiabilitatea prinderii în vid.
- Măsurați zona de contact disponibilă.Selectați un diametru al tamponului care se potrivește bine pe suprafața de prindere dorită.
- Verificați spațiul de instalare.Confirmați că structura de tip scurt și configurația de conectare selectată se potrivesc cu prinderea.
- Evaluați materialul piesei de prelucrat.Textura suprafeței, rigiditatea, porozitatea și curățenia pot afecta performanța aspiratorului.
- Selectați materialul de cauciuc potrivit.Luați în considerare temperatura, substanțele chimice, abraziunea și electricitatea statică.
- Confirmați conexiunea la vid.Potriviți configurația adaptorului A3, H5, B5 sau aplicabilă cu sistemul pneumatic.
- Testați ansamblul complet.Verificați stabilitatea adsorbției, timpul ciclului, precizia de poziționare și comportamentul de eliberare în condiții reale de funcționare.
Această abordare este utilă în special pentru cumpărătorii care caută un producător sau furnizor din China capabil să suporte cerințele personalizate ale componentelor pneumatice.
Ce beneficii pot aduce sistemelor automate?
Pentru constructorii de mașini, valoarea unui aspirator compact nu este doar dimensiunea sa mică. Avantajul său real provine din modul în care această compactitate contribuie la sistemul general de automatizare.
- Eficiența spațiului:Construcția scurtă îi ajută pe ingineri să lucreze în zone de instalare restricționate.
- Compatibilitate componente:Dimensiuni multiple de plăcuțe găzduiesc diferite piese de prelucrat mici.
- Flexibilitatea materialului:Mai multe variante de cauciuc acceptă medii industriale diferite.
- Manipulare orientată spre precizie:Suprafețele mici de contact pot fi mai potrivite pentru micro-componente.
- Opțiuni de control static:Materialele conductoare sunt disponibile pentru aplicații electronice și semiconductoare.
- Flexibilitate de integrare:Diferitele configurații de admisie și filet pot simplifica proiectarea echipamentului.
- Consecvența producției în vrac:Pentru sistemele automate care utilizează mai multe ventuze, consistența dimensională este importantă pentru performanța repetabilă de prindere.
Întrebări frecvente despre ventuzele cu vid de tip scurt ZP2-MU
Ce înseamnă MU în seria ZP2?
MU identifică configurația plată, de tip scurt din seria ZP2. Este proiectat pentru instalarea compactă și manipularea cu precizie a pieselor de prelucrat mici și ușoare.
Ce dimensiuni sunt disponibile pentru ZP2-MU?
Diametrele disponibile ale plăcuțelor includ φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 și φ15 mm. Dimensiunea adecvată trebuie selectată în funcție de dimensiunile piesei de prelucrat și de zona de contact utilizabilă.
Ce material este potrivit pentru aplicații cu semiconductori?
Cauciucul siliconic este listat pentru aplicații legate de semiconductori, în timp ce NBR conductiv și cauciucul siliconic conductiv sunt disponibile atunci când este necesar controlul electricității statice. Selecția finală ar trebui să ia în considerare mediul specific al procesului.
ZP2-MU poate fi utilizat în spații limitate de instalare?
Da. Structura sa scurtă și cu profil redus este destinată în mod special aplicațiilor în care înălțimea de instalare este limitată.
Se pot personaliza ventuzele?
Configurațiile selectate pot fi personalizate. Cumpărătorii ar trebui să furnizeze informații despre piesa de prelucrat, diametrul plăcuței necesar, material, configurația de montare, direcția de intrare a vidului și mediul de operare, astfel încât configurația corespunzătoare să poată fi evaluată.
De ce să luați în considerare ZP2-MU pentru următorul dvs. proiect de automatizare?
Ventuzele cu vid de tip scurt ZP2-MU combină construcția compactă, diametrele mici ale plăcuțelor, selecția flexibilă a materialelor și opțiunile multiple de montare într-o soluție practică pentru manipularea de precizie a vidului. De la producția de semiconductori și electronice până la asamblarea de precizie și automatizarea ambalajelor, seria poate ajuta proiectanții de mașini să facă față provocărilor pieselor de prelucrat mici și spațiilor de instalare restrânse.
Dacă achiziționați ventuze compacte cu vid pentru echipamente automate, evaluați diferite materiale pentru tampon sau dezvoltați o soluție de prindere pneumatică personalizată,Virgulăvă poate ajuta să identificați o configurație ZP2-MU potrivită în funcție de cerințele aplicației dvs. Pentru selecția modelului, achiziția în vrac, soluții personalizate sau întrebări tehnice,contactaţi-nepentru a discuta despre proiectul dvs. și pentru a găsi soluția potrivită de ventuză cu vid pentru sistemul dvs. de automatizare.
