Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).
De bază fără inel de blocare ventuze de vid ZP
Ventuzele ZP de bază fără inel de blocare fabricate în China au avantaje semnificative și puncte de vânzare: în primul rând, oferă o rentabilitate ridicată. Folosind o bază de producție matură, ei controlează eficient costurile, asigurând în același timp performanța produsului, reducând astfel cheltuielile de achiziție pentru clienți; În al doilea rând, oferă diverse categorii de produse cu mai multe specificații și modele; În al treilea rând, tehnologia lor este matură. Folosind materiale premium precum siliconul și tehnologia avansată de menținere a presiunii în vid, acestea asigură o aderență și stabilitate puternice, garantând o manipulare sigură a materialului; În al patrulea rând, lanțul lor de aprovizionare este stabil, susținut de un lanț industrial intern robust și o capacitate de producție puternică pentru a asigura livrarea la timp. Aceste avantaje fac ca ventuzele cu vid produse intern să fie extrem de competitive în domeniul automatizării industriale.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Instrumentul ZP de bază fără blocare
Unitate de tampon din seria ZP
Seria ZPT cu absorbante adaptoare
Seria ZPT cu tampon de vid
Seria ZPR cu adaptoare de aspiratoare
Seria ZPR cu tampon de vid
Seria ZPY cu absorbante adaptoare
Seria ZPY cu tampon de vid
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
Ce sunt ventuzele cu vid ZP de bază fără inel de blocare?
Definiție și funcție
• Instrument de prindere cu vid:Creează o etanșare cu suprafața piesei de prelucrat pentru a permite ridicarea și poziționarea
• Aplicație flexibilă:Potrivit pentru suprafețe netede, plane sau ușor curbate
• Suport pentru automatizare:Folosit în brațe robotizate, transportoare și sisteme de manipulare
Caracteristici structurale
• Fabricat din elastomeri durabili precum silicon sau poliuretan
• Design ușor pentru o sarcină redusă pe sistemele robotizate
• Disponibil în mai multe diametre și forme pentru diferite aplicații
Avantajele de bază
Instalare flexibilă și ușoară
• Nicio structură a inelului de blocare simplifică montarea și înlocuirea
• Reduce timpul de instalare și efortul de întreținere
Performanță de etanșare de încredere
• Asigura o prindere stabila cu vid pe suprafete netede si neporoase
• Menține o aspirație constantă în timpul operațiunilor de mare viteză
Soluție rentabilă
• Structura simplă reduce costurile de producție și înlocuire
• Ideal pentru aplicații la scară mare sau cu ciclu înalt
Durabil și rezistent la uzură
• Materialele de înaltă calitate asigură o durată lungă de viață
• Rezistent la abraziune și utilizare repetată
Compatibilitate largă
• Compatibil cu diverse generatoare de vid și sisteme de montare
• Potrivit pentru mai multe medii industriale
Personalizare și proces de producție
Opțiuni de personalizare
Pentru a satisface diverse cerințe de automatizare industrială, ventuzele de vid de bază fără inel de blocare ZP pot fi personalizate complet de la selecția materialului până la proiectarea structurală:
• Selectarea materialelor
o Silicon (SI): Rezistență la temperaturi ridicate, ideal pentru electronice și medii curate
o Poliuretan (PU): Rezistență excelentă la uzură pentru operațiuni cu ciclu mare
o BNR: Soluție rentabilă pentru aplicații industriale generale
o Materiale opționale antistatice sau de calitate alimentară pentru industriile specializate
• Dimensiune și geometrie
o Gamă largă de diametre pentru a se potrivi cu diferite capacități de încărcare
o Structuri plate sau ușoare cu burduf pentru diferite condiții de suprafață
• Duritate și elasticitate (Shore A)
o Materiale mai moi pentru produse delicate sau fragile
o Compuși mai duri pentru manipulare grea sau de mare viteză
o Echilibru optimizat între flexibilitate și durabilitate
• Compatibilitate cu montare și interfață
o Adaptare la diverse suporturi și sisteme de vid
o Potrivire între dimensiunea filetului și tipul de conexiune (metric, BSP, NPT)
o Integrare cu diferite elemente de montaj sau adaptoare
• Design specific aplicației
o Modele de suprafață anti-alunecare pentru o aderență mai bună
o Materiale rezistente la ulei sau la chimicale pentru medii dure
o Personalizare performanță la temperatură înaltă sau joasă

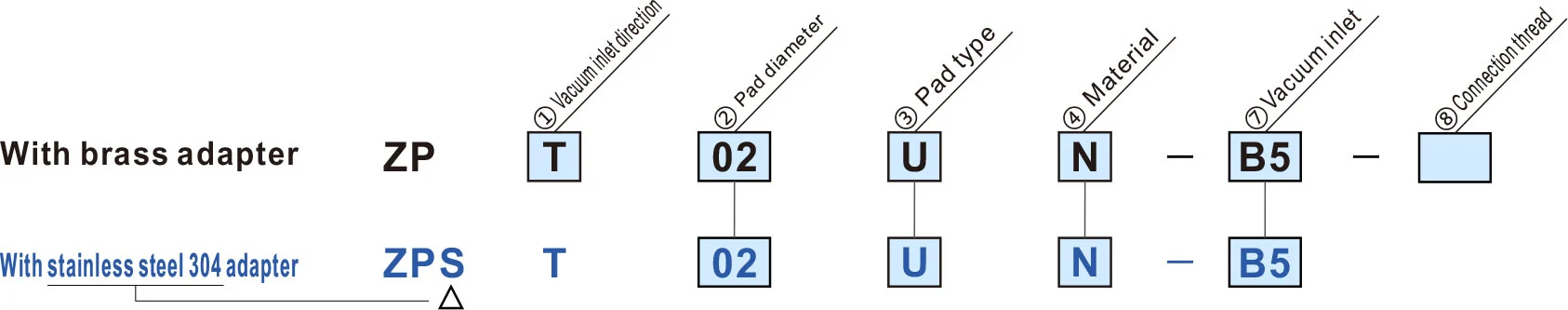

Cum se comandă
|
③ Tip tampon
② Diametrul plăcuței (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tip plat/Tip oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tip burduf | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tip plat subțire | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tip plat subțire cu nervuri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductor |
Simbolul albastru este modelele personalizate
| Dimensiuni de montare adaptor | |
| Dacă un adaptor va fi realizat de către client, proiectați adaptorul cu dimensiunile afișate în dreapta. |
|
| ① Direcția de intrare a vidului | ⑦ Intrare în vid | ⑧ Filet de conectare | |||||||
| T | Vertical |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipul diametrului tamponului (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Tip plat/Tip oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tip burduf | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tip plat subțire | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tip plat subțire cu nervuri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductor |
Simbolul albastru este modelele personalizate.
| ⑧ Filet de conectare | ||
| Ma le thread | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Ață feminină | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Intrare în vid | |||
| Ma le thread | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ață feminină | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb fitting | U4 | Pentru tuburi moi ø4 | M-5AU-4 |
| N4 | Pentru tuburi de nailon ø4 | M-5AN-4 | |
| U6 | Pentru tuburi moi ø6 | M-5AU-6 | |
| N6 | Pentru tuburi de nailon ø6 | M-5AN-6 | |
| Montare cu o singură atingere | 04 | ø4 | |
| 06 | ø6 | ||
| ① Direcția de intrare a vidului | ⑦ Intrare în vid | |||||||||
| T | Vertical |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

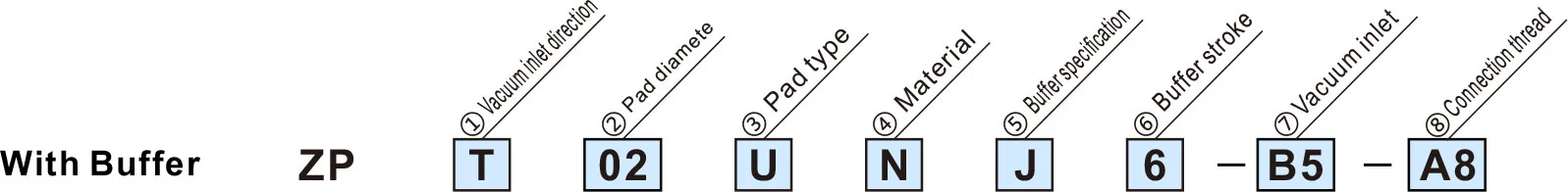

③ Tip tampon
② Diametrul plăcuței (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tip plat/Tip oval | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tip burduf | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tip plat subțire | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tip plat subțire cu nervuri | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductor |
Simbolul albastru este modelele personalizate.
| ⑤ Specificații tampon | |
| J | Rotire |
| K | Nerotativ |
| JN | Rotire (Fără placă tampon) |
| KN | Nerotativ (Fără placă tampon) |
| ⑥ Cursa tampon | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Intrare în vid | |||
| Ma le thread | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Ață feminină | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Montare cu barb | U4 | Pentru tuburi moi ø4 | M-5AU-4 |
| N4 | Pentru tuburi de nailon ø4 | M-5AN-4 | |
| U6 | Pentru tuburi moi ø6 | M-5AU-6 | |
| N6 | Pentru tuburi de nailon ø6 | M-5AN-6 | |
| Montare cu o singură atingere | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Filet de conectare | |
| A8 | M8 x 1.0 |
Specificații
| Inel de blocare/ Tip tampon | Diametru/dimensiuni tampon | Aplicație | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Fără inel de blocare | Tip plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu limitări ale suprafeței de adsorbție | |
| Tip plat subțire (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Încrețirea sau deformarea în timpul adsorbției pot fi reduse. | |
| Tip plat subțire cu coaste (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Piesele de prelucrat pot fi îndepărtate usor datorita coastelor |
|
| Tip burduf (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Cu inel de blocare | Tip plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip plat cu coaste (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat care sunt ușor deformate. Piesele de prelucrat pot fi îndepărtate cu ușurință datorită nervurilor | |
| Tip burduf (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Tip adânc (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pentru piese de prelucrat cu suprafețe curbate sau pentru piese de prelucrat sferice | |
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
Manual de instalare
Descărcare PDF
Avertisment + Atenție （Citiți înainte de utilizare）
Descărcare PDF
Hot Tags: Ventuze de bază fără inel de blocare ZP, China, producător, furnizor, fabrică
Trimite o anchetă
Informatii de contact
-
Abordare
Satul Xiaruan Baishi Orașul Yueqing Provincia Zhejiang China
-
Tel
-
E-mail
Pentru întrebări despre ventuze cu vid, generatoare de vid, accesorii pentru componente pneumatice sau lista de prețuri, vă rugăm să ne lăsați e-mailul și vă vom contacta în 24 de ore.
