Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).

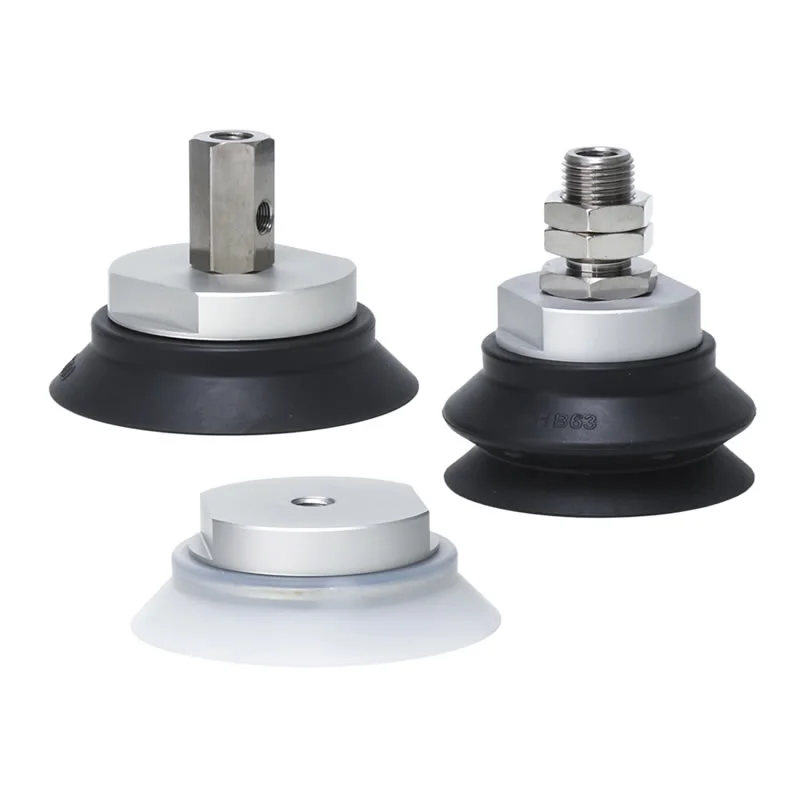

Ventuze cu vid de înaltă rigiditate ZP
În calitate de producător de frunte din China, fabrica noastră oferă ventuze de vid cu rigiditate ridicată personalizate ZP (Ø40-125 mm) pentru sarcini grele. În calitate de furnizor de top, oferim materiale NBR, silicon și antistatice cu modele amortizate pentru a atenua impactul. Perfect pentru suprafețe fragile și linii de baterii cu litiu.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Ventuze cu vid de înaltă rigiditate ZP
Seria ZP Unitate de tamponare rezistentă
Seria ZPT Rezistente cu absorbante adaptoare
Seria ZPT Rezistente cu absorbante adaptoare
Seria ZPX Heavy-duty cu adaptoare de aspiratoare
Seria ZPX Rezistent cu tampon de vid
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă

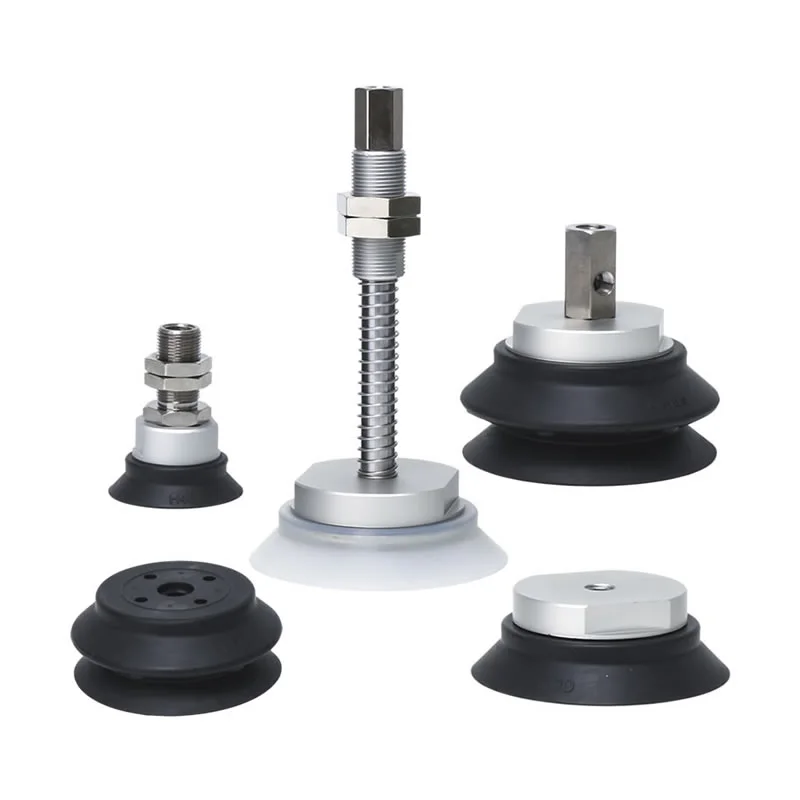

Ventuzele cu vid de înaltă rigiditate ZP reprezintă o soluție de prindere industrială concepută special pentru manipularea pieselor de prelucrat de dimensiuni mari, grele sau ușor deformabile. În calitate de producător specializat în China, am proiectat acest produs cu o structură de bază de ventuză ranforsată și un ansamblu suport; aceasta asigură o rezistență excepțională la forțele laterale și menține o stabilitate superioară la prinderea sarcinilor grele, făcându-l o componentă pneumatică personalizată indispensabilă în domeniul automatizării industriale grele.
Specificații tehnice și versatilitate
1. Opțiuni cu diametru mare pentru ridicare maximă
Pentru a face față cerințelor variate de încărcare, ventuzele cu vid de înaltă rigiditate ZP sunt disponibile în mai multe diametre la scară mare:
φ40, φ50, φ63, φ80, φ100 și φ125mm.
Aceste dimensiuni permit o zonă de contact în vid, oferind forța de ridicare necesară pentru componentele industriale grele.
2. Selecție multi-materială pentru medii diverse
Mediul de lucru dictează materialul. Oferim o varietate de elastomeri de înaltă calitate pentru a ne asigura că ventuza dumneavoastră prosperă în aplicația sa specifică:
NBR (cauciuc nitrilic):Rezistență excelentă la ulei pentru medii auto și de prelucrare.
Cauciuc siliconic:Ideal pentru aplicații la temperaturi înalte și siguranță alimentară.
Poliuretan și cauciuc fluor:Rezistență ridicată la uzură și stabilitate chimică pentru linii industriale specializate de curățare sau acoperire.
Materiale antistatice:Esențial pentru asamblarea electronică și manipularea semiconductorilor.
3. Amortizare și montare integrate
Siguranța și precizia merg mână în mână. Ventuzele noastre ZP de înaltă rigiditate cu vid oferă:
Versiuni cu perne:Atenuează eficient forțele de impact în timpul contactului, protejând suprafețele fragile și reducând vibrațiile sistemului.
Versiuni fără perne:Pentru aplicații în care se preferă contactul rigid, direct.
Montaj flexibil:Disponibil cu filete externe sau interne și ieșiri verticale de vacuum pentru a se potrivi cu configurațiile existente ale mașinilor dvs.
De ce să alegeți ventuzele de vid cu rigiditate ridicată ZP de la Commaelec Factory?
1. Design de bază ranforsat:Ventuzele cu vid cu rigiditate ridicată ZP de la Commaelec prezintă o rigiditate sporită la punctul de conectare dintre ventuză și fiting, rezistând eficient forțelor laterale de forfecare.
2. Gamă largă de dimensiuni:Disponibile în diferite dimensiuni de la φ40 la φ125 mm, aceste ventuze sunt concepute special pentru manipularea obiectelor grele, cum ar fi tablă rezistentă, piatră și sticlă de suprafață mare, asigurând o aderență solidă.
3. În calitate de furnizor cu o unitate de producție proprie, Commaelec oferă trei opțiuni de materiale:
Antistatic:Proiectat special pentru industria electronică și semiconductoare pentru a preveni deteriorarea componentelor sensibile din cauza descărcărilor statice.
Componente integral din oțel inoxidabil:Potrivit în special pentru industria bateriilor cu litiu-ion, îndeplinește cerințele pentru materiale fără cupru și zinc, cu rezistență ridicată la coroziune și curățenie.
Cauciuc fluorocarbon (FKM) și EPR:Ideal pentru medii chimice sau operațiuni cu temperaturi ridicate (cum ar fi demularea pieselor turnate prin injecție), oferind stabilitate chimică excelentă și rezistență la intemperii.

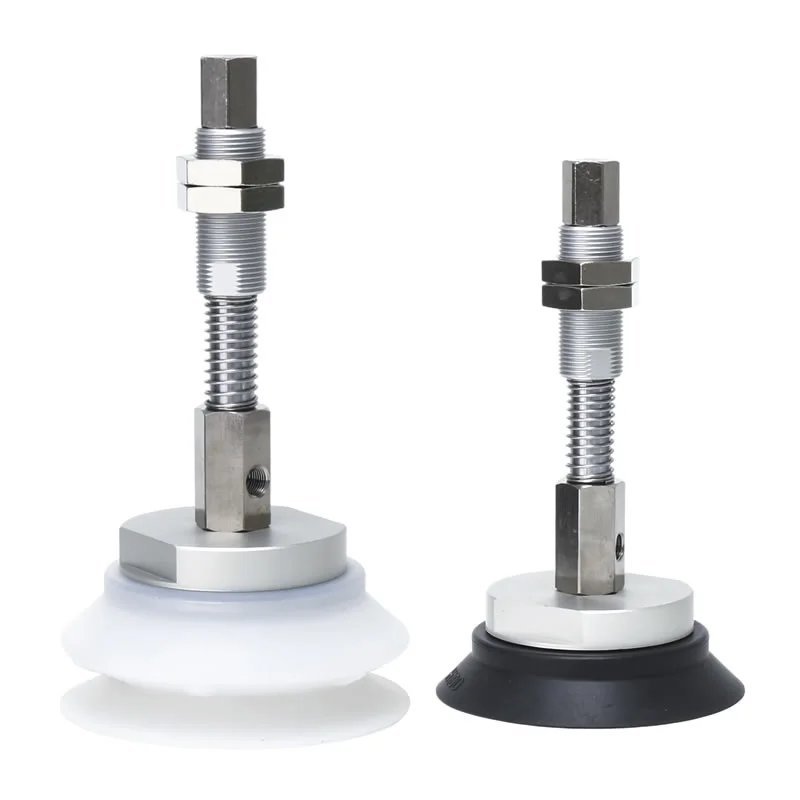

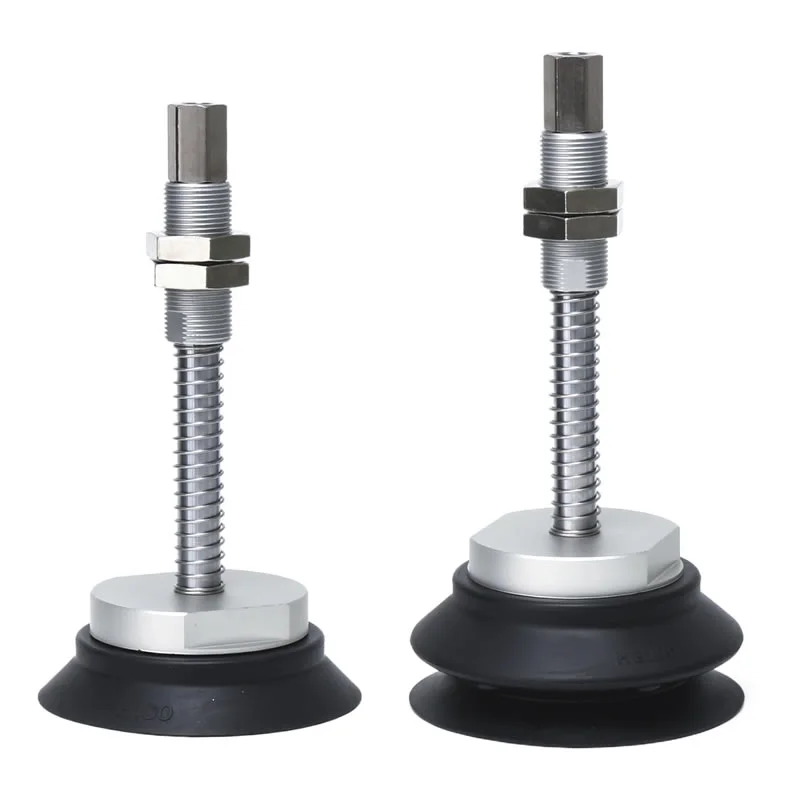

4. Tehnologie de amortizare de precizie:Disponibil într-o versiune amortizată, cu un interval de cursă de 6 mm–50 mm. Când ventuză intră în contact cu suprafețe fragile (cum ar fi sticla ultra-subțire), suportul de amortizare absoarbe energia de impact instantanee, reducând semnificativ zgomotul și prelungind durata de viață a echipamentului.
5. Soluții de vid multidirecționale:Suportul de montare pentru ventuze cu vid de înaltă rigiditate ZP acceptă atât configurații verticale, cât și laterale ale porturilor de vid, cu opțiuni de filetare internă și externă comutabile; acest design simplifică în mod semnificativ aspectul spațial și procesul de instalare la interfața EOAT (end-of-arm tooling).

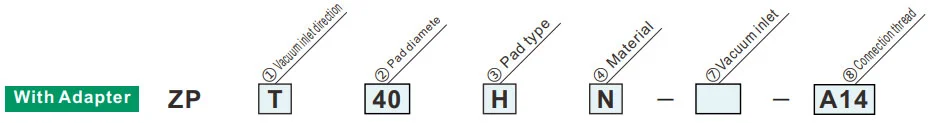

Cum se comandă
| ②Paddiametrul | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tip de tampon | |
| H | Plat cu coastă |
| HB | Tip burduf |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
Simbolul verde este modelele personalizate
| ①Direcția de intrare a vidului | Diametrul plăcuței | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertical |
|
⑦Vacuuminlet | Filet feminin | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Filet tată | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Lateral |
|
Filet feminin | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Diametrul plăcuței | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
Simbolul verde este modelele personalizate
| ③Tip de tampon | |
| H | Plat cu coastă |
| HB | Tip burduf |
| ①Direcția de intrare a vidului | |
| T | Vertical |
| X | Lateral |
| ③Tip de tampon | |
| H | Plat cu coastă |
| HB | Tip burduf |

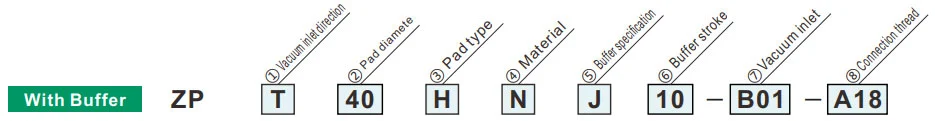

| ⑤Specificație tampon | |
| J | Rotativ (aluminiu, fără bucșă) |
| JB | Rotativ (alama, cu bucșă) |
| JF | Rotativ (oțel, cu bucșă) |
| KB | Nerotativ (alama, cu bucșă) |
| ⑦Admisie de vid | |
| B01 | Rc1/8 |
| ②Diametrul plăcuței | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
Simbolul verde este modelele personalizate
| Diametrul plăcuței | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Cursa tampon | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Fire de conectare | Filet tată | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Forța reactivă a arcului
| Filet de conectare | Cuplu de strângere±5%[N·m] | Cursa tampon (mm) | Forța reactivă a arcului[N] | |||
| Aluminiu (J) | Alamă, cu bucșă (JB/KB) | Oțel, cu bucșă (JF) | La 0stroke | Din plin | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50.75.100 | 15 | |||||
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
