Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).
Ventuze cu articulație sferică de bază ZP
În calitate de producător de frunte din China, oferim ventuze de vid cu articulație sferică de bază personalizate ZP (Ø10-32mm) pentru piese neregulate. Dispunând de capete pivotante, curse tampon (6-50 mm) și silicon/cauciuc antistatic de înaltă calitate, stocul nostru de furnizor direct din fabrică asigură stabilitate și reducerea zgomotului. Cel mai bun pentru liniile de baterii cu litiu cu opțiuni din oțel inoxidabil.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs

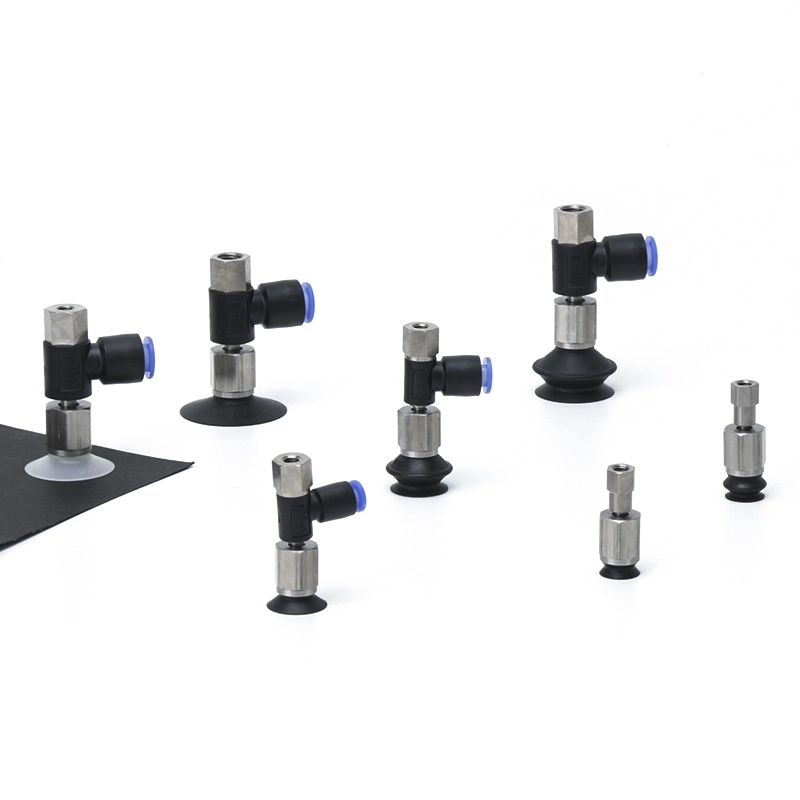

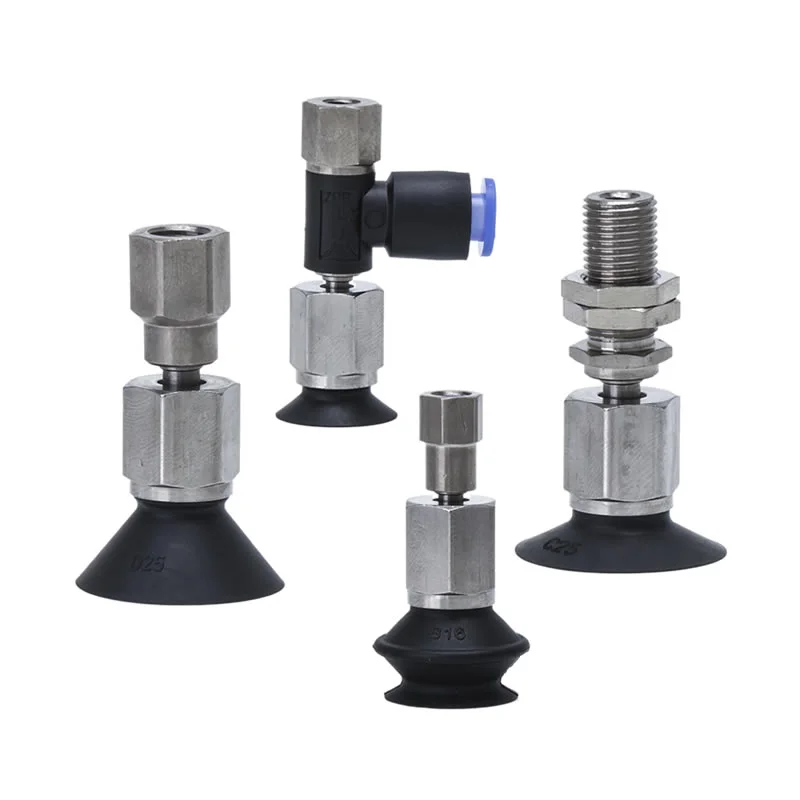

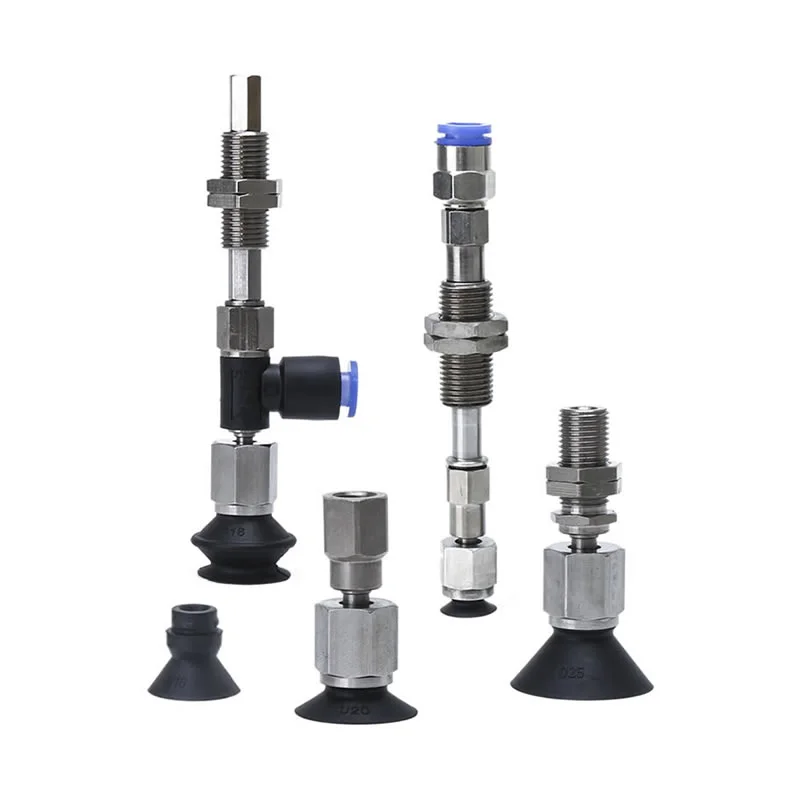

Ventuze cu articulație sferică de bază ZP
Seria ZPTF Tip articulație sferică cu adaptoare de aspiratoare
Seria ZPTF Tip articulație sferică cu tampon de vid
Seria ZPRF Tip articulație sferică cu adaptoare de aspiratoare
Seria ZPRF Tip articulație sferică cu tampon de vid
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
Commaelec este un producător de frunte din China, ventuza cu articulație sferică de bază din seria ZP este o componentă pneumatică de înaltă performanță concepută special pentru prinderea pieselor neregulate, înclinate sau curbate. Designul său încorporează un mecanism de articulație sferică - care amintește de o articulație umană - la punctul de conectare al ventuzei; această caracteristică permite alinierea automată, permițând articulației sferice să se rotească liber atunci când cupa intră în contact cu o suprafață înclinată. Compensează automat abaterile unghiulare în timpul operațiunilor de prindere robotizate, prevenind astfel scurgerile de vid cauzate de etanșarea imperfectă. Disponibilă în diametre cuprinse între 10 mm și 32 mm, seria oferă și modele opționale echipate cu un mecanism tampon (Buffer), cu curse între 6 mm și 50 mm, pentru a proteja piesele de deteriorare cauzată de impactul mecanic.
Superioritatea tehnică
Ventuzele ZP cu articulație sferică de bază nu sunt doar componente standard; sunt instrumente versatile concepute pentru medii de înaltă performanță.
1. Design adaptiv al capului pivotant
Avantajul principal al modelului ZPTF este mecanismul său pivotant cu articulație sferică. Acest lucru permite ventuzei să se încline și să se rotească, aliniindu-se automat cu unghiul piesei de prelucrat. Această caracteristică îmbunătățește semnificativ stabilitatea manipulării industriale, în special pentru părțile caroseriei auto sau materialele plastice turnate.
2. Gamă cuprinzătoare de dimensiuni și forme
Pentru a răspunde nevoilor diverselor aplicații, oferim o selecție extinsă:
Gama de diametre:Dimensiuni de precizie de la minim 10 mm până la 32 mm.
Tipuri de cupe:Disponibil în tipuri plate, cu nervuri, acordeon (burduf) și adânci pentru a gestiona orice, de la foi subțiri până la obiecte texturate grele.
3. Prize de vid flexibile și instalare
Constrângerile de spațiu din mașinile moderne necesită amenajări flexibile. Caracteristica noastră de bază ZP pentru ventuze cu articulație sferică:
Opțiuni de priză dublă:Prize de vid verticale și orizontale pentru o integrare perfectă în spații compacte.
Varietate de montaj:Opțiuni pentru a include adaptoare sau suporturi tampon specializate pentru o instalare personalizată.
Avantajele de bază
Stabilitatea prindere:În special atunci când manipulați panouri curbate ale caroseriei de mașină, piese turnate prin injecție cu formă neregulată sau cutii de ambalare, designul cu articulație sferică a ventuzelor de vid cu articulație sferică de bază ZP asigură că nivelurile de vid rămân constant ridicate.
Reducerea zgomotului și șocurilor:Când este asociat cu o montură tampon, absoarbe eficient energia cinetică la contact, prelungind astfel durata de viață generală a sistemului.
Adaptabilitate la condiții de operare specializate:De exemplu, în industria bateriilor litiu-ion, acestea pot fi fabricate la comandă în întregime din oțel inoxidabil; invers, în industria electronică pot fi utilizate materiale antistatice.
Scenarii de aplicare
Piese auto:Prinderea componentelor curbate, cum ar fi parbrizele sau panourile ușilor.
Sortare logistica:Manipularea pachetelor cu suprafețe neuniforme.
Electronica 3C:Obținerea unei aspirații precise în spații restrânse prin reglarea articulației universale.
Cum se comandă

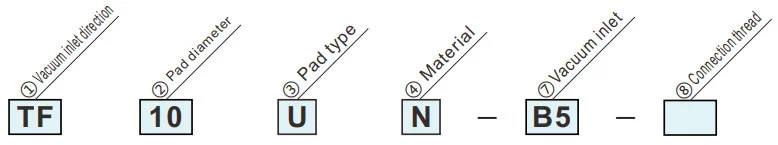

Tip rotula cu adaptor
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Uretancauciuc |
| F | FKM |
| GN | ConductivNBR |
| GS | Conductiv siliconerubbe |
Simbolul verde este modelele personalizate
|
③ Tip tampon
② Diametrul plăcuței (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Tip plat | ● | ● | ● | ● | ● | ● | |||||||
| C | Tip plat cu nervuri | ● | ● | ● | ● | ● | ● | |||||||
| B | Tip burduf | ● | ● | ● | ● | ● | ● | |||||||
| ①Direcția de intrare a vidului | D | Tip adânc | ● | — | ● | — | ● | — | ||||||
| TF | Vertical |
|
⑦Admisie de vid | Filet feminin | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Fire de conectare | Filet tată | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Admisie de vid | Filet feminin | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Lateral |
|
Montare cu o singură atingere | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Fire de conectare | Fir feminin | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

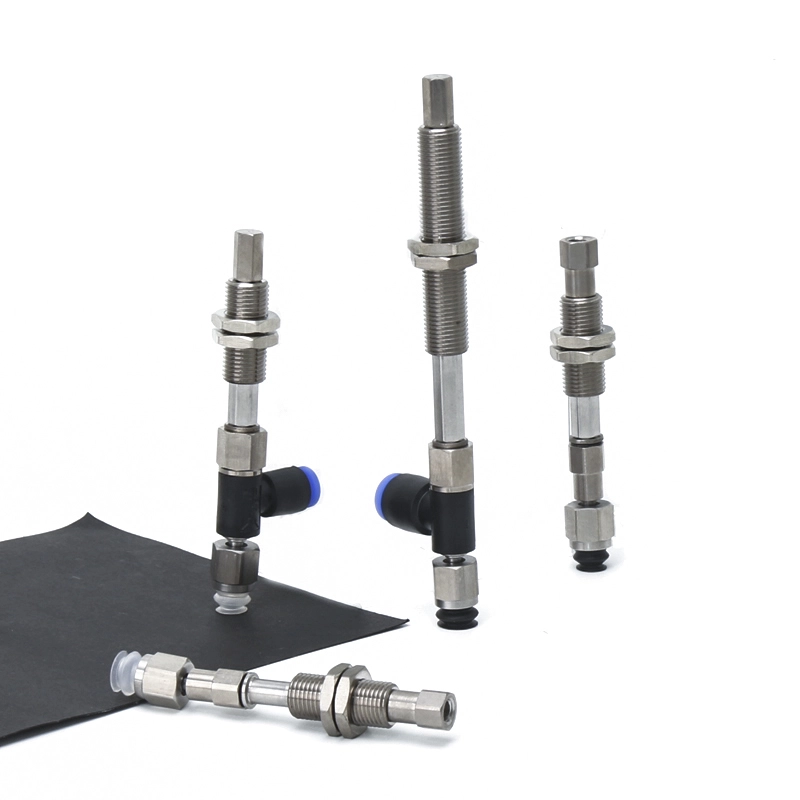

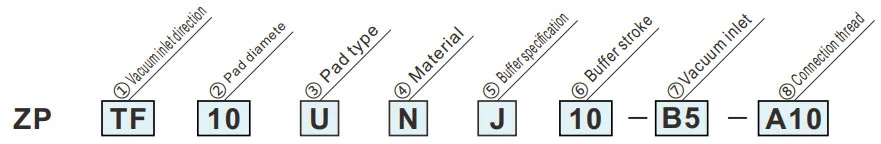

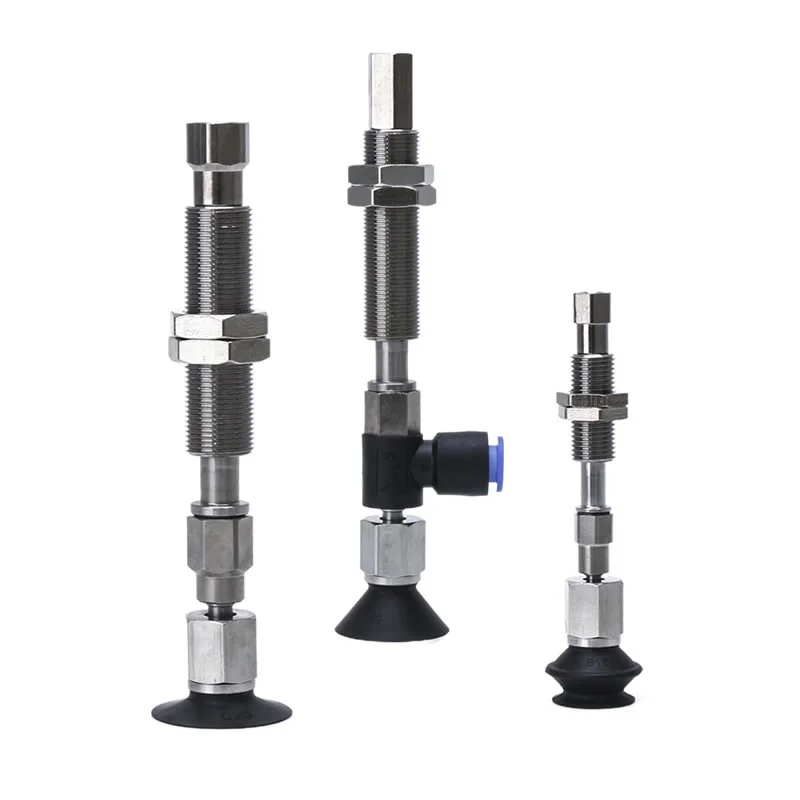

Tip articulație sferică cu tampon
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate
|
③ Tip tampon
② Diametrul plăcuței (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Tip plat | ● | ● | ● | ● | ● | ● | ||||||
| C | Tip plat cu nervuri | ● | ● | ● | ● | ● | ● | ||||||
| B | Tip burduf | ● | ● | ● | ● | ● | ● | ||||||
| D | Tip adânc | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Cursa tampon | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Direcția de intrare a vidului | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertical |
|
⑦Admisie de vid | Femeie fir |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Montare cu o singură atingere | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Fire de conectare | Filet tată | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Lateral |
|
⑦Admisie de vid | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Fire de conectare | Filet tată | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Specificație tampon | |
| J | Rotire |
| K | Nerotativ |
Specificații
| Inel de blocare/ Tip tampon | Diametru/dimensiuni tampon | Aplicație | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Fără inel de blocare | Tip plat (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip oval (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Pentru piese de prelucrat cu limitări ale suprafeței de adsorbție | |
| Tip plat subțire (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Încrețirea sau deformarea în timpul adsorbției pot fi reduse. | |
| Tip plat subțire cu coaste (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Pentru piese moi, cum ar fi foile subțiri sau vinilul. Piesele de prelucrat pot fi îndepărtate usor datorita coastelor |
|
| Tip burduf (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Cu inel de blocare | Tip plat (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat cu suprafețe plane și nedeformate |
| Tip plat cu coaste (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru piese de prelucrat care sunt ușor deformate. Piesele de prelucrat pot fi îndepărtate cu ușurință datorită nervurilor | |
| Tip burduf (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Pentru utilizare acolo unde nu există spațiu pentru un tampon sau pentru piese de prelucrat cu suprafețe înclinate | |
| Tip adânc (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Pentru piese de prelucrat cu suprafețe curbate sau pentru piese de prelucrat sferice | |
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
