Ventuze cu vid de înaltă rigiditate ZP3E
Ventuzele cu vid de înaltă rigiditate ZP3E sunt proiectate pentru manipularea sarcinilor grele a pieselor de prelucrat mari sau poroase. Dispunând de o suprafață de etanșare canelată și o structură de acordeon, acestea asigură o aderență puternică pe suprafețele inegale. Ideale pentru sticlă, foi de metal și ambalaje, acestea oferă o prindere stabilă, o manipulare fără urme și performanță fiabilă în sistemele de automatizare cu debit mare. De asemenea, este utilizat pe scară largă în liniile de producție din industrii, inclusiv producția de electronice, asamblarea auto și sortarea logistică.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs

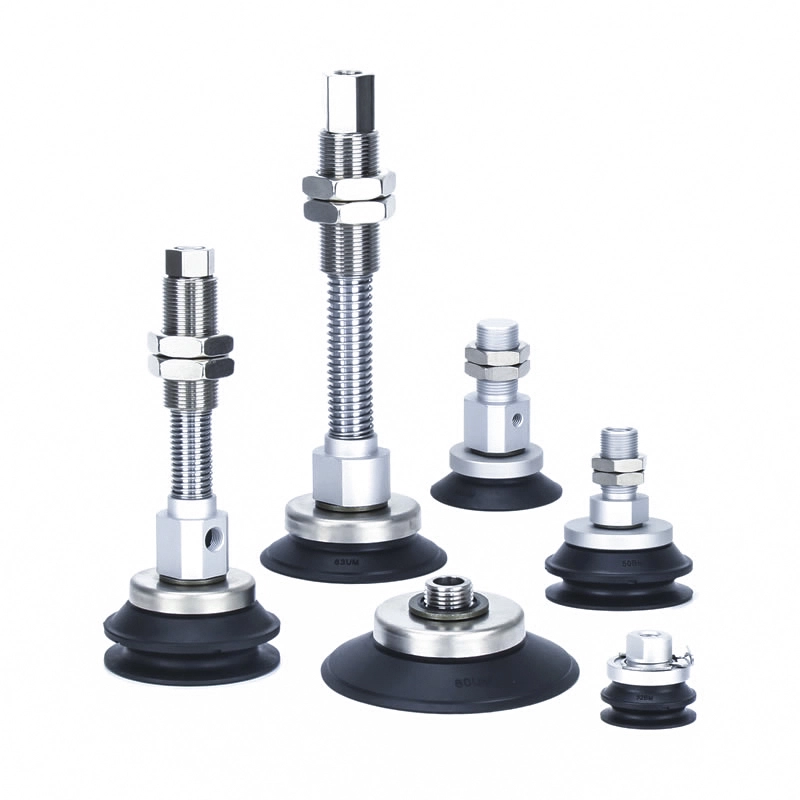

Ventuze cu vid de înaltă rigiditate ZP3E

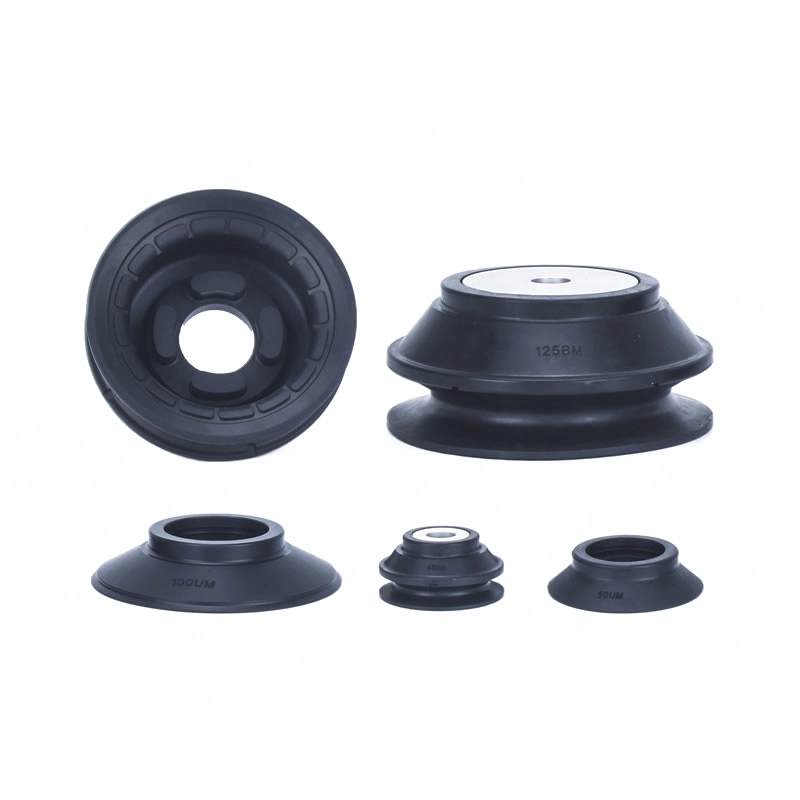

Unitate de aspiratoare de înaltă rigiditate seria ZP3E

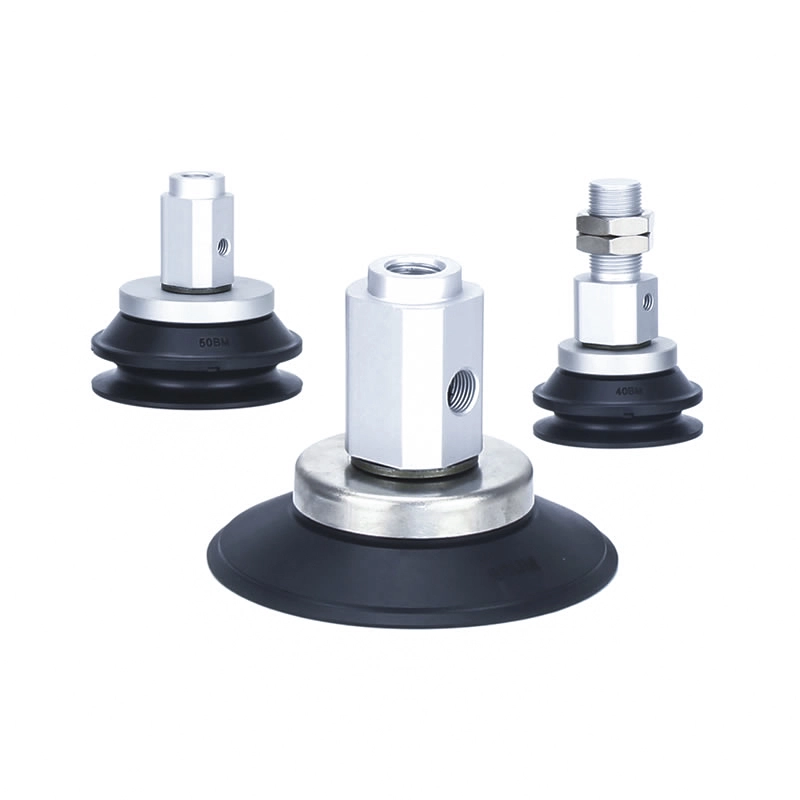

Seria ZP3E-T cu adaptor Tampoane de vid de înaltă rigiditate

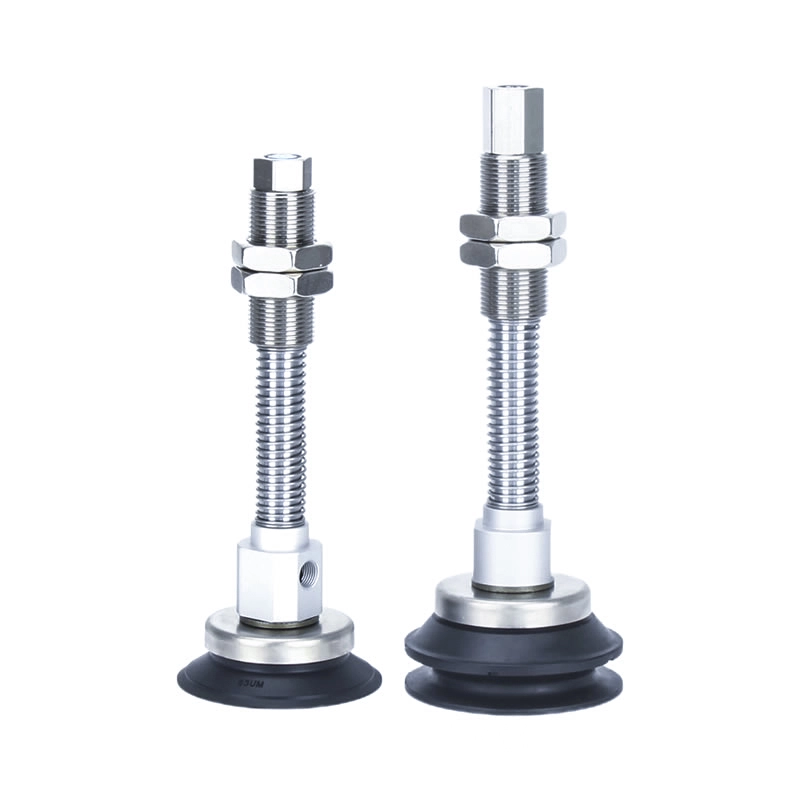

Seria ZP3E-T cu tampon de vid de înaltă rigiditate
Seria ZP3E-Y cu adaptor Tampoane de vid de înaltă rigiditate
Seria ZP3E-Y cu tampon de vid de înaltă rigiditate
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă

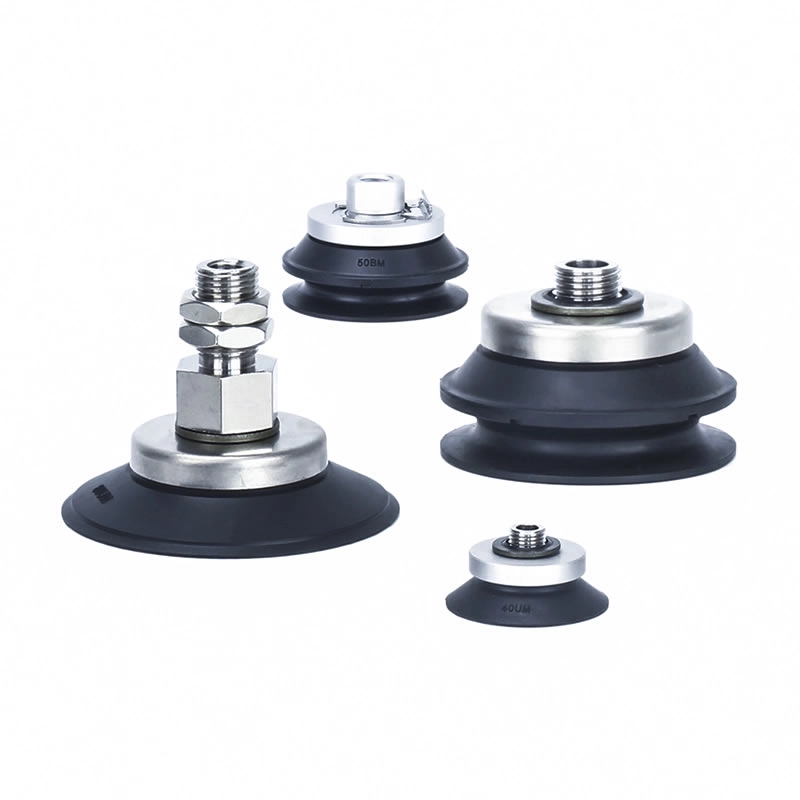

Ventuzele cu vid de înaltă rigiditate ZP3E sunt ventuze de vid de calitate industrială concepute pentru manipularea piesei de prelucrat cu încărcături grele și suprafețe mari. Sunt ideale pentru aplicații care necesită aderență puternică, etanșeitate ridicată și prindere stabilă, chiar și pe suprafețe neuniforme sau ușor permeabile.
Caracteristici cheie
Capacitate de manipulare pentru sarcini grele
Ventuzele cu vid de înaltă rigiditate ZP3E sunt proiectate special pentru piese de prelucrat mari și grele, cum ar fi carton, panouri de sticlă și foi de metal
Gama de diametre:32 mm până la 125 mm
Disponibil în configurații cu un singur strat și cu două straturi
Performanță de etanșare îmbunătățită
Suprafața de aspirație canelată îmbunătățește stabilitatea aderenței și menține vidul
Structura de etanșare în formă de acordeon se adaptează la suprafețele înclinate sau neuniforme
Asigură o aderență sigură chiar și pentru piesele curbate sau neregulate
Optimizat pentru materiale poroase
Potrivit pentru carton, carton și alte materiale permeabile
Funcționează eficient cu sisteme de vid cu debit mare
Menține o aspirație constantă în ciuda unei ușoare scurgeri de aer
Instalare flexibilă
Opțiuni multiple de montare pentru diferite configurații de automatizare
Compatibil cu brațe robotizate și linii de producție automate
Aplicații
Echipamente de automatizare industrială
Mașini de format cutii de hârtie:Transport si pozitionare foi de carton
Sisteme de ambalare:Stivuiți și mutați cutii și materiale grele
Automatizare robotică:Prindere stabilă și eliberare rapidă în liniile de asamblare
Manipularea piesei de prelucrat
Prelucrarea sticlei:Manipularea fără semne a panourilor netede și grele din sticlă
Foi de metal și plastic:Plăci de oțel, foi de aluminiu și plăci groase de plastic
Logistica si depozitare:Stivuire automată a produselor grele
Avantaje de performanță
Structura de înaltă rigiditate asigură stabilitate în timpul manipulării sarcinilor grele.
Designul fără marcaj protejează suprafețele sensibile, cum ar fi sticla, de deteriorare.
Capacitatea robustă de reținere a vidului asigură o funcționare fiabilă în medii solicitante.
Ventuzele cu vid de înaltă rigiditate ZP3E sunt potrivite pentru utilizare în industria electronică, auto, logistică și producție.
De ce să alegeți cupe de vid ZP3E fabricate în China
Producție rentabilă cu performanță fiabilă
Tehnologie matură folosind silicon de înaltă calitate și etanșare avansată în vid
Gamă largă de produse pentru a satisface diferite nevoi industriale
Lanț de aprovizionare stabil care asigură livrarea rapidă și consecventă

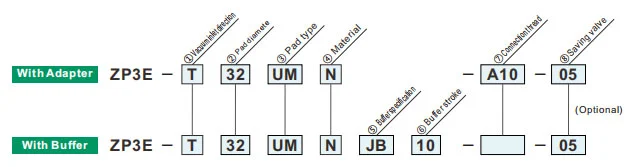

Cum se comandă
| ②Diametrul plăcuței (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tip de tampon | |
| UM | Tip plat cu canelură |
| BM | Tip burduf cu nervuri si canelura |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| ⑧Placă | |
| Zero | Fara farfurie |
| P | Cu farfurie |
|
Model
②Diametrul plăcuței (mm)
|
Tip plat cu canelură (UM) | Tip burduf cu nervuri și caneluri (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Direcția de intrare a vidului | |
| T | Vertical |
| Y | Lateral |
| ②Diametrul plăcuței (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tip de tampon | |
| UM | Tip plat cu canelură |
| BM | Tip burduf cu nervuri si canelura |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| ⑦Admisie de vid | ZP3E-T /Vertical | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Fir masculin | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Ață feminină | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Specificație tampon | |
| JB | Rotativ (alamă, cu bucșă) |
| JF | Rotativ (oțel, cu bucșă) |
| KB | Nerotativ (alama, cu bucșă) |
| ⑦Admisie de vid | A14 | Zero | A18 | Zero | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Cursa tampon | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Orificiu fix al supapei de salvare | |||
| dimensiune (mm) |
Diametrul plăcuței | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referinţă SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Forța reactivă a arcului
| Filet de conectare | Cuplu de strângere±5% [N·m] | Cursa tampon (mm) | Forța reactivă a arcului[N] | ||
| Alamă, cu bucșă (JB/KB) | Oțel, cu bucșă (JF) | La 0 lovitura | Din plin | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50.75.100 | 15 | ||||
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
