Ventuze cu vid cu montare directă cu frecare redusă ZP3
Commaelec este un producător și furnizor profesionist specializat în ventuze de vid cu montare directă cu frecare redusă ZP3 de ventuze cu vid cu frecare redusă, montare directă. Cu diametrul de la 4 mm la 16 mm, aceste unități compacte sunt proiectate special pentru industria electronică. Dispunând de o tijă tampon telescopică încorporată care generează un minim de praf, acestea sunt deosebit de potrivite pentru utilizarea în aplicații electronice de precizie, medicale și farmaceutice.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Ventuze cu vid cu montare directă cu frecare redusă ZP3
Seria ZP3-T cu tampon de vid compact cu frecare redusă
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă

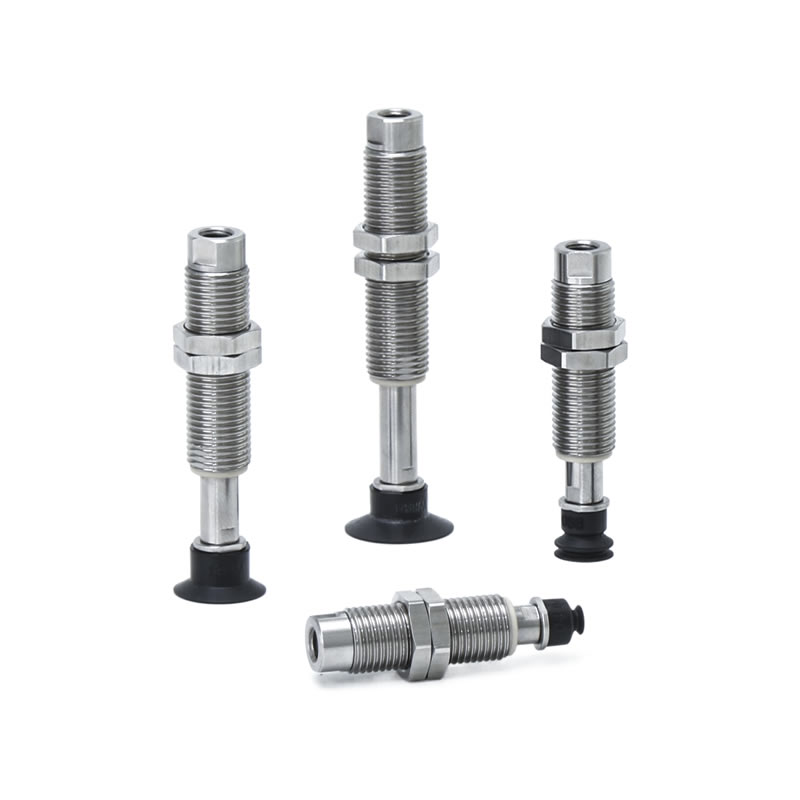

Ventuzele cu vid cu montare directă cu frecare redusă ZP3 sunt ventuze compacte, proiectate cu precizie, concepute pentru industria electronică, medicală și farmaceutică. Cu diametre cuprinse între 4 mm și 16 mm, aceste cupe de vid dispun de o tijă tampon telescopică încorporată care minimizează generarea de praf, asigurând o manipulare sigură și curată a componentelor delicate.
Ce este o ventuză cu vid cu montare directă cu frecare scăzută ZP3?
Un aspirator specializat cu capacitate de montare directă pentru sisteme automate.
Încorporează un tampon telescopic cu frecare redusă, reducând uzura și contaminarea în timpul ciclurilor repetitive.
Compatibil cu direcțiile de admisie a vidului vertical și lateral, permițând instalarea flexibilă în linii de producție strânse.

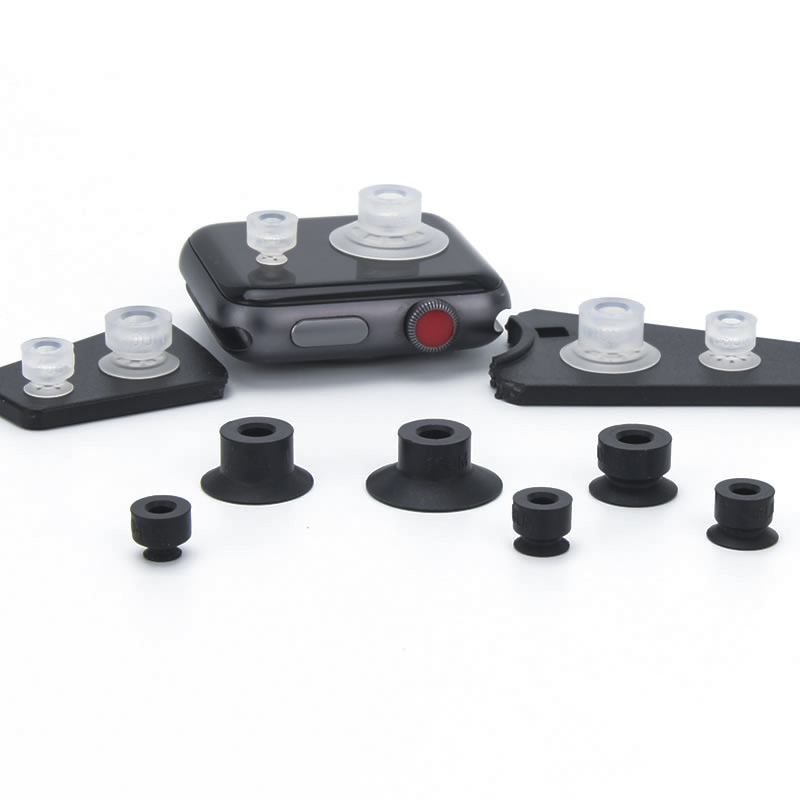

Disponibil în cauciuc, silicon și materiale antistatice de înaltă calitate, cu adaptoare opționale și accesorii din oțel inoxidabil pentru aplicații cu baterii cu litiu.
Aplicații
Manipulare de precizie a electronicelor, cum ar fi plăci de circuite și microcipuri.
Asamblare medicală și farmaceutică, unde curățenia și contaminarea scăzută sunt critice.
Integrare în sisteme robotizate de pick-and-place și linii automate de asamblare.
Manipularea hardware-ului mic și a componentelor bateriilor cu litiu care necesită generare minimă de praf.
Avantaje
Designul compact și cu frecare redusă minimizează uzura, praful și întreținerea.
Adaptabilitate ridicată, care acceptă mai multe orientări de intrare a vidului și configurații tampon.
Ventuzele cu vid cu montare directă cu frecare redusă ZP3 sunt construite din materiale durabile, cum ar fi siliconul și cauciucul, pentru a asigura o aspirație stabilă și de lungă durată, oferind astfel o durată de viață extinsă.
Opțiuni flexibile cu adaptoare, suporturi tampon și accesorii din oțel inoxidabil pentru nevoi industriale specializate.
Producția eficientă din China, cu tehnologie matură și lanț de aprovizionare stabil, asigură livrarea la timp și performanță de înaltă calitate.
De ce să alegeți Commaelec?
Producător și furnizor de încredere cu producție internă și stoc extins.
Portofoliu divers de produse, inclusiv mai multe specificații, forme și opțiuni de materiale.
Tehnologie matură care asigură aderență puternică, stabilitate și manipulare sigură a materialului.
Serviciu orientat către client, cu răspuns rapid, personalizare și asistență tehnică pentru o integrare perfectă.
Cum se comandă
- Particule reduse sub 1/10 (comparativ cu produsele anterioare).
- Aliaj de cupru nefolosit.
- Cu frecare redusă, zgomot redus! Nivel de zgomot 45 dB.
- Mișcare ușoară în sus și în jos în funcție de structura anti-excentrică.
- Problema arborelui blocat în funcție de tensiunea tubului a fost rezolvată!
| ①Direcția de intrare a vidului | |
| T | Vertical |
| ②Diametrul tamponului (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tip de tampon | |
| UM | Plat cu canelură |
| B | Burduf |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| ⑤Specificație tampon | |
| D | Rotire (frecare redusă) |
| ⑥ Cursa tampon (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Intrare în vid | |
| B5 | M5 x 0,8 |
Dimensiuni (mm)
Simbolul verde este modelele personalizate.

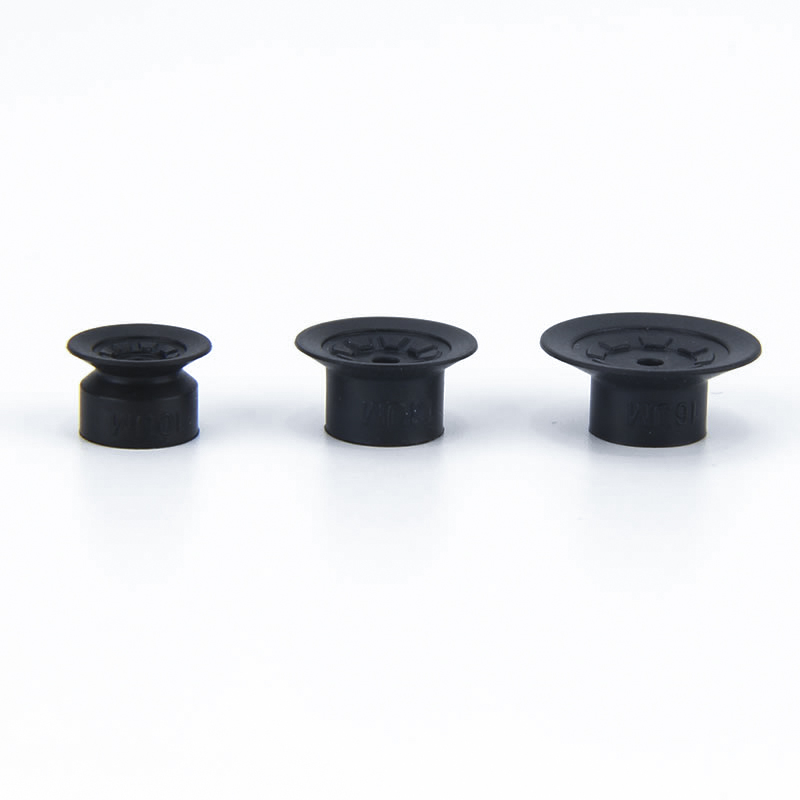

UM
Plat cu canelură
| Model | A | B | C | D | Tampon | |||||||
|
① Vid admisie direcţie |
② Pad dia. |
③ Pad tip |
④ Pad Material |
⑤ Tampon spec. |
⑥ Tampon accident vascular cerebral |
⑧ Vid admisie |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model de referință: ZP3-T16UMND15-B5

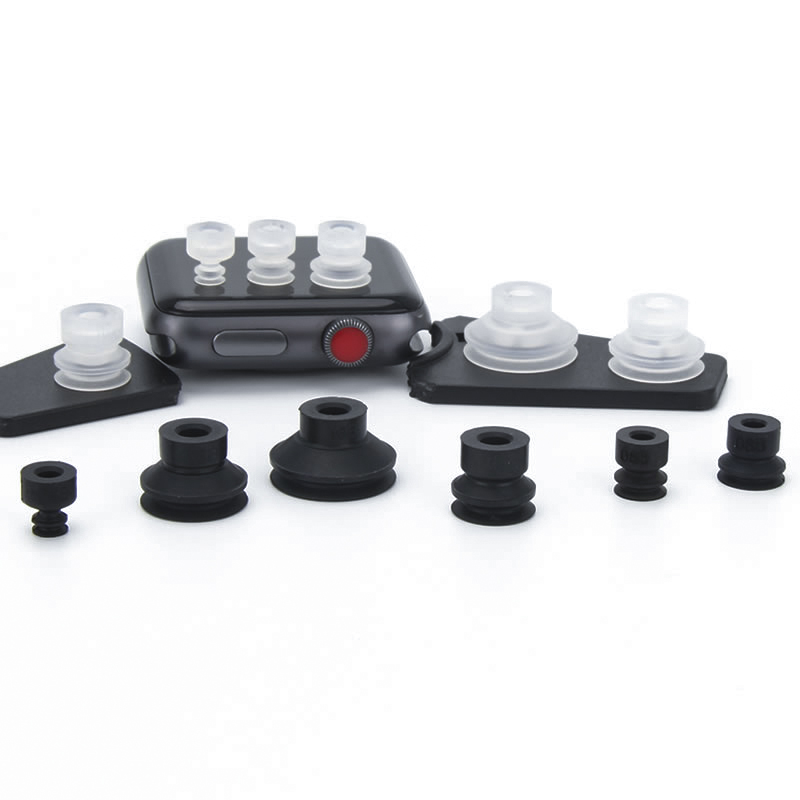

B
Burduf
| Model | A | B | C | D | Tampon | |||||||
|
① Vid admisie direcţie |
② Pad dia. |
③ Pad tip |
④ Pad Material |
⑤ Tampon spec. |
⑥ Tampon accident vascular cerebral |
⑧ Vid admisie |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model de referință: ZP3-T08BND6-B5
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
| Tip tampon | Diametrul plăcuței (mm) | Aplicație | Suprafețele și formele tipice ale piesei de prelucrat | |||||||
| Plat | Ondulat | Oblic | Înălțimi diferite | Convex | Uleios | |||||
|
|
|
|
|
|
|||||
| Compact P ad | plat (U) |
|
ø1,5~ø3,5 | Pentru adsorbția pieselor de lucru cu suprafață plană și nedeformată | ⚪ | X | X | X | X | X |
| Plat cu canelură (UM) |
|
ø4~ø16 | Pentru o piesă de prelucrat care este susceptibilă de a se deforma | ⚪ | X | X | X | X | △ | |
| Burduf (B) |
|
ø4~ø16 | Pentru adsorbția pieselor de lucru cu suprafață înclinată | ⚪ | △ | ⚪ | X | △ | X | |
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
