Întreținerea tamponului de vid: un ghid practic de îngrijire pentru nou-veniți la manipularea cu vid

Când am început în pneumatică, supervizorul meu mi-a spus un lucru pe care nu l-am apreciat pe deplin decât ani mai târziu: „O ventuză nu se uzează de la sine. Ea este neglijată până când eșuează”.

Majoritatea celor eșuațitampoane de vidAm văzut în ateliere că nu au fost bătuți în supunere de munca grea – au fost ignorați până la pensie. Acest ghid este scris pentru inginerii și tehnicienii care sunt începători în manipularea vidului și doresc să-și mențină ventuzele să funcționeze mai mult timp, cu mai puține drame.

Cunoașteți mai întâi semnele de avertizare

Înainte de a construi o rutină de întreținere, trebuie să recunoașteți când ceva nu este defect. Prea mulți oameni așteaptă până când tamponul cade o piesă de prelucrat înainte de a investiga. Până atunci este prea târziu.

Urmăriți aceste șase semnale:

• Timpul ciclului crește
• Defecțiuni ocazionale de prindere sau alunecare
• Buza de etanșare arată lucioasă sau uleioasă
• Fisuri vizibile sau distorsiuni pe buză
• Piesele de prelucrat încep să prezinte semne după manipulare
• Vacuometrul arată cu mai mult de 10% sub valoarea înregistrată la prima punere în funcțiune

Oricare dintre acestea este suficient pentru a opri și a investiga. Nu așteptați ca partea scăpată să vă facă ziua.

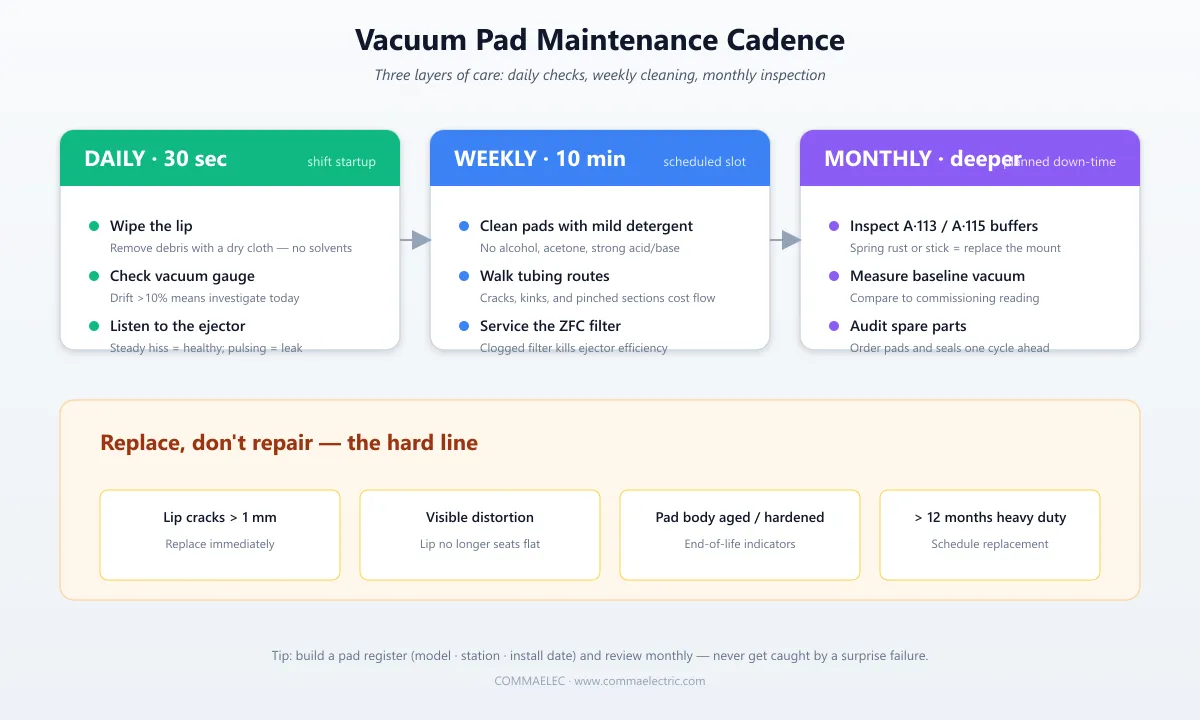

Zilnic: 30 de secunde sunt suficiente

Întreținerea nu este un proiect mare.Cele mai importante lucruri durează mai puțin de un minut.

Uită-te la buză înainte de pornire.Resturile din tura precedentă - resturi de ambalaj, praf de hârtie, peliculă de ulei, așchii - distrug sigiliul. Ștergeți cu o cârpă curată și uscată. Sari peste solventi; cârpă uscată este suficientă.

Aruncă o privire asupra vacuometruluie. Majoritatea setărilor au un manometru lângă ejector. Observați citirea când sistemul este proaspăt pus în funcțiune. Comparați zilnic. Derivarea de până la 5% este zgomot normal. Mai mult de 10% înseamnă că ceva s-a schimbat.

Ascultă ejecto-ulr.Un generator de vid sănătos are un șuierat constant. Dacă devine mai tare, mai plictisitor sau începe să bată, probabil că aveți o scurgere undeva sau un filtru înfundat.

Aceste trei verificări împreună durează aproximativ 30 de secunde și contează ca o verificare zilnică a stării de sănătate pentru întregul circuit de vid.

Săptămânal: 10 minute sunt destule

Blocați un slot fix o dată pe săptămână și parcurgeți această listă.

Curățați tampoanele. Spălați cu apă caldă și un detergent ușor neutru.Evitați alcoolul, acetona, acizii tari și bazele puternice - acestea degradează NBR, siliconul, poliuretanul și majoritatea elastomerilor la nivel molecular. NBR se umflă în unii solvenți; siliconul devine casant în acid puternic.

Uscați în mod natural la aer sau utilizați un pistol cu ​​aer de joasă presiune.Nu aruncați un pistol cu ​​aer de înaltă presiune la distanță apropiată - veți deforma buza de etanșare.

Mergeți pe traseul tubing.Căutați crăpare, întărire, îndoire sau secțiuni ciupit. Tubul ciupit este una dintre cele mai frecvente defecțiuni silențioase în sistemele pneumatice: tubulatura care rămâne prinsă sub jgheaburile de cablu sau presată de axele în mișcare dezvoltă încet o secțiune transversală „halteră” în interior, iar pierderile de debit pot depăși 30%.

Curățați sau întreține filtrul de vid.Filtrele de vid din seria ZFC de la COMMAELEC și filtrele HFL în linie au un vas transparent. Când se decolorează, întreține-l. Filtrul este în esență plămânul sistemului de vid - atunci când este sufocat, ejectorul lucrează mai mult, atrage mai multă energie și moare mai tânăr.

Lunar: un pic mai amănunțit

Verificările lunare merg la un nivel mai profund.

Inspectați suporturile cu arc.Suporturile tampon cu arcuri interne A·113 și A·115 cu arc extern de la COMMAELEC acționează ca amortizoare între robot și plăcuță. Dacă vedeți rugină, lipire sau un arc care nu se întoarce după comprimare, înlocuiți-l. Un tampon eșuat permite impactului să se deplaseze direct în buza de etanșare, iar deteriorarea este ireversibilă.

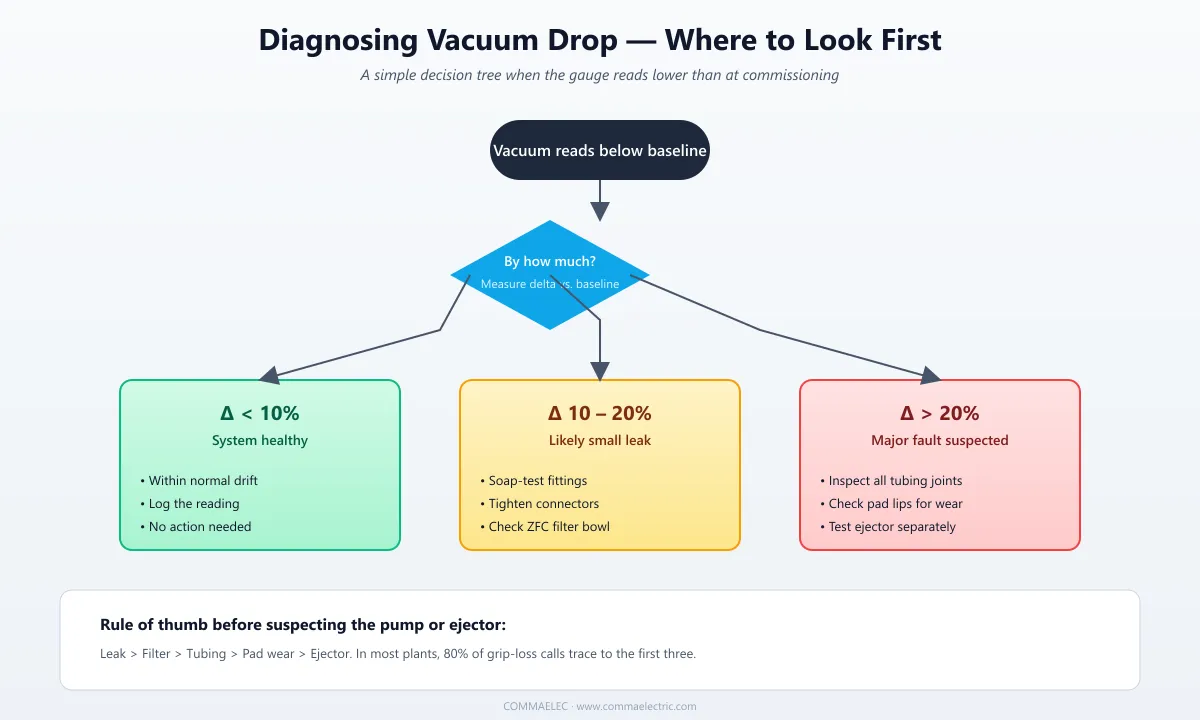

Măsurați nivelul de vid.Deconectați ventuza de la piesa de prelucrat și citiți vidul de pe partea ejectorului. Comparați cu valoarea de referință pe care ați înregistrat-o la punerea în funcțiune:

• Scădere mai mică de 10% → sistem sănătos
• scădere de 10–20% → scurgere mică probabilă; verifica fitingurile
• Scădere de peste 20% → inspectați tuburile, fitingurile, buzele și verificați dacă sunt uzate

Audit piese de schimb.Corpurile plăcuțelor durează de obicei 6 până la 12 luni, în funcție de ciclul de funcționare. Garniturile și inelele O se uzează mai repede. Faceți o verificare a stocului o dată pe lună și comandați înlocuitori cu o lună înainte de necesitate. Am văzut că liniile de producție s-au oprit pentru un singur inel O lipsă - nu lăsa să fii tu.

Când ar trebui să înlocuiți, nu să reparați

Unele condiții înseamnă că tamponul este gata - nu încercați să îl alăptați.

• Crăpături mai adânci de 1 mm în buză
• Distorsiuni vizibile; buza nu mai așează plat
• Corpul tamponului este deteriorat, întărit sau îmbătrânit
• Același tampon în funcțiune mai mult de 12 luni în condiții grele

Tentația este să împingeți un pad printr-o „încă o tură”. Defecțiunile în vid sunt instantanee: în momentul în care etanșarea se rupe, piesa scade. Aflați unde este linia și nu o depășiți de dragul de a salva un ciclu de înlocuire.

Trei obiceiuri care merită construite

Câteva obiceiuri finale, dacă sunteți la început.

Tine un registru. O foaie de calcul simplă funcționează:model de tampon, stație, data instalării, data înlocuirii. Revizuiește-l lunar și nu vei fi niciodată surprins de un eșec brusc.

Fotografiați tampoanele vechi când le schimbați.De multe ori, tehnicienii noi nu pot spune dacă un tampon folosit este deteriorat sau doar folosit. O bibliotecă foto vă construiește rapid referința.

Păstrați legătura cu furnizorul dvs. COMMAELECproduce componente pneumatice pentru vid de peste un deceniu. Când vă confruntați cu o situație necunoscută, un inginer de aplicații cu experiență vă poate economisi ore întregi de a ghici.

Aspiratordesignul nu este complicat, dar obținerea unei durate lungi de viață a unuia este totul despre mici detalii realizate în mod constant. Construiți cele de mai sus în memoria musculară și tampoanele dvs. vor rezista mai mult decât cele din golful de alături.

Întrebări frecvente

Cât de des ar trebui să înlocuiesc o ventuză?

La fiecare 6 până la 12 luni este un interval tipic. Ciclurile de înaltă frecvență (mai mult de 10 pe minut), temperaturile ridicate și mediile uleioase scurtează viața.

Prinderea plăcuței mele slăbește - pompa de vid se defectează?

Nu neapărat. Verificați dacă există scurgeri, verificați filtrul, verificați tubulatura și abia apoi suspectați pompa. Cele mai multe pierderi de aderență provin din primele trei.

Buza are ulei pe ea care nu se va spăla. Ce acum?

Înmuiați timp de aproximativ cinci minute în apă caldă cu un detergent neutru, apoi ștergeți ușor cu o cârpă moale. Pentru reziduurile persistente, funcționează o cantitate mică de alcool izopropilic, dar evitați solvenții duri.
