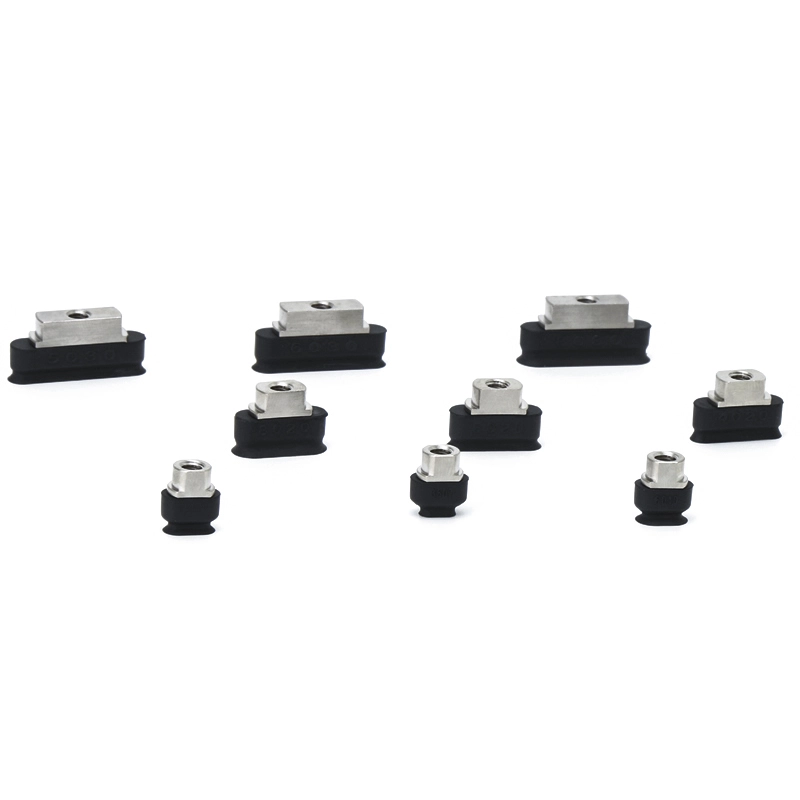

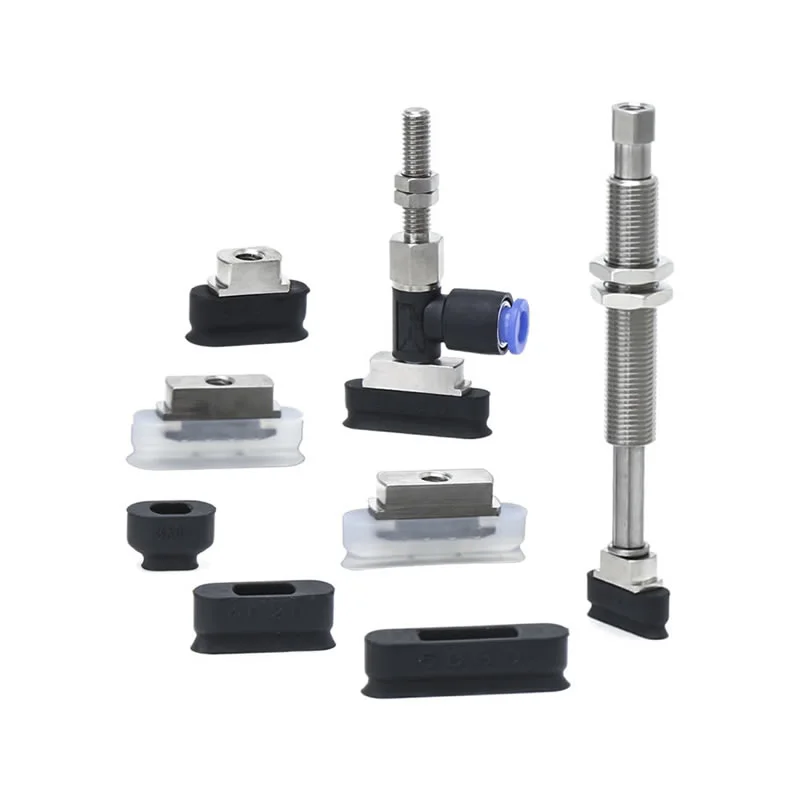

Ventuze cu vid ovale ZP2
În calitate de producător de frunte din China, fabrica noastră oferă ventuze de vid ovale personalizate ZP2 pentru piese subțiri în spații restrânse. Disponibilă în 12 specificații (de exemplu, 3,5 × 7 până la 8 × 30 mm), această soluție directă de furnizor asigură o presiune uniformă și stabilitate de prindere. Cu tampoane opționale de 6-50 mm și materiale antistatice, este ideal pentru PCB, baterie și linii de ambalare de mare viteză.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs
Ventuze cu vid ovale ZP2
Unitate de aspirator oval seria ZP2

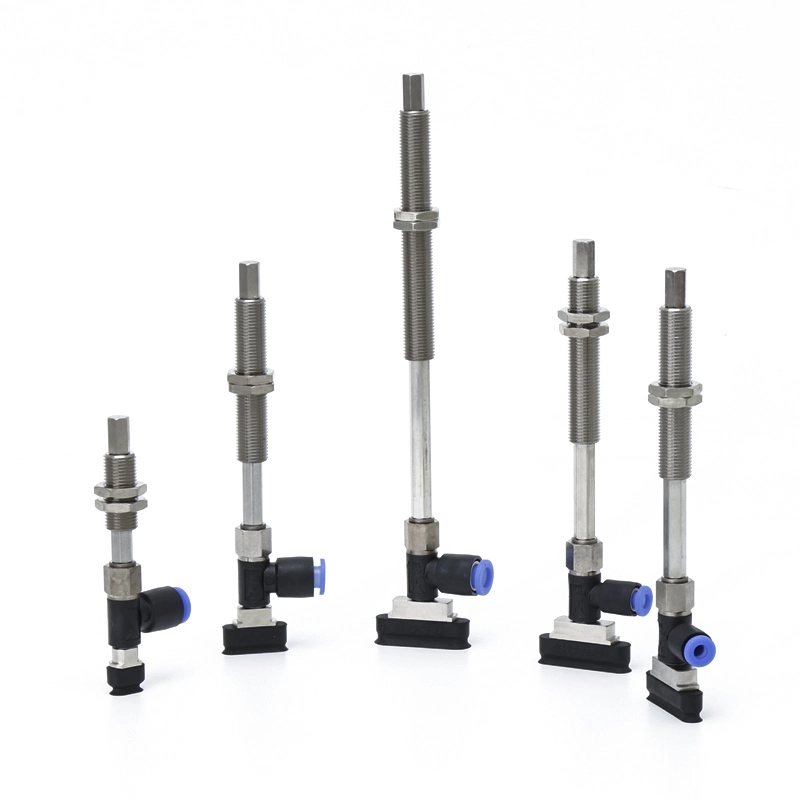

Seria ZP2-T cu adaptor tampon de vid oval

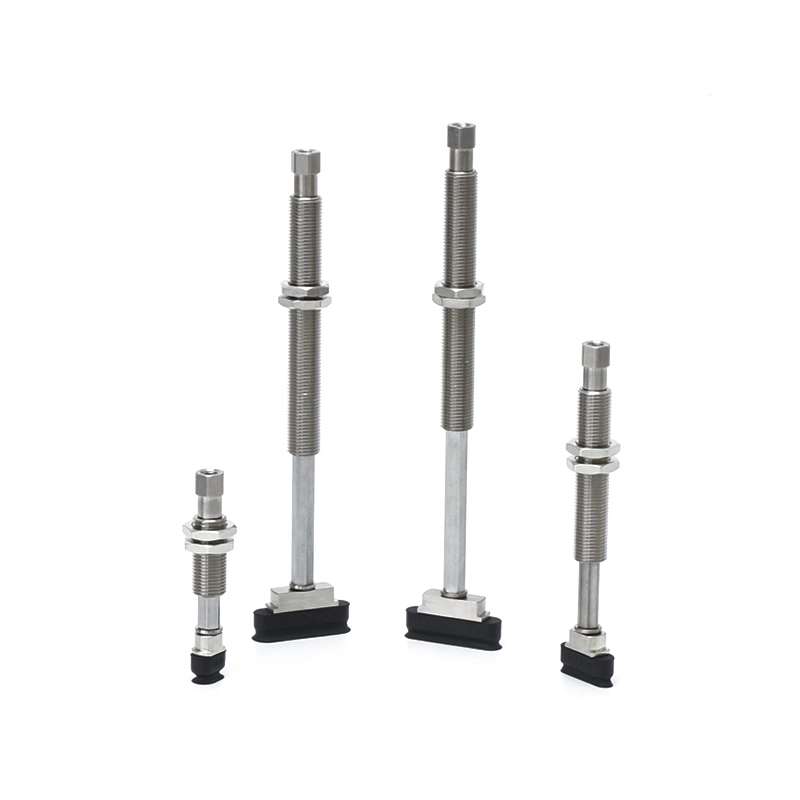

Seria ZP2-T cu tampon de vid oval

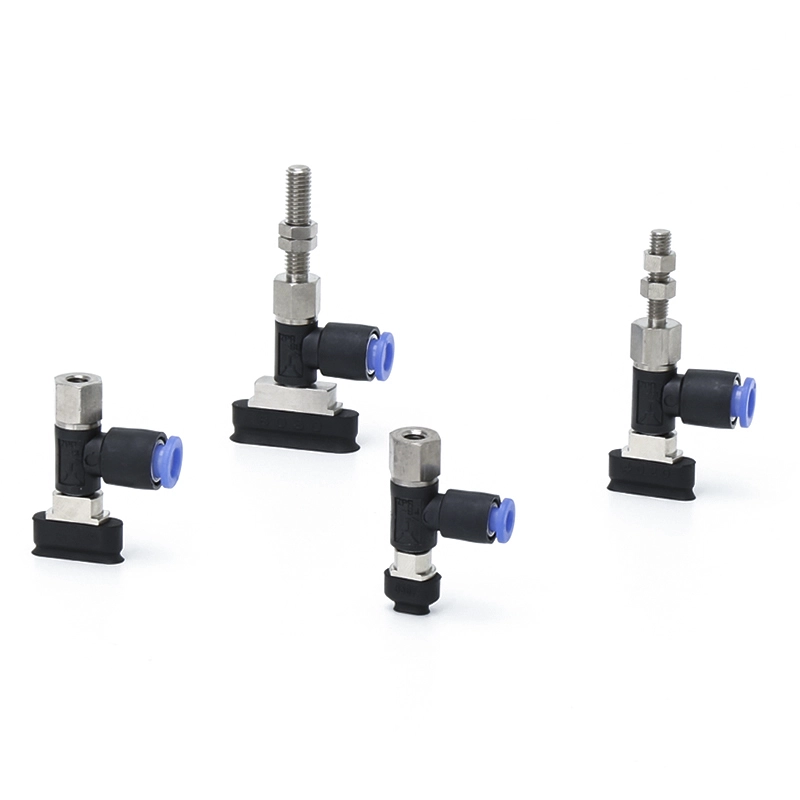

Seria ZP2-R cu adaptor tampon de vid oval
Seria ZP2-R cu tampon de vid oval
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
În calitate de producător de frunte din China, fabrica noastră oferă soluții personalizate de ventuze ovale cu vid ZP2, adaptate cerințelor riguroase ale sectoarelor electronice și auto. Indiferent dacă sunteți un furnizor de volum mare sau un utilizator final, seria noastră ovală ZP2 oferă fiabilitatea necesară pentru o manipulare de precizie.
Caracteristici și specificații tehnice cheie
1. Gamă extinsă de specificații
Pentru a asigura o potrivire perfectă pentru fiecare piesă subțire de prelucrat, oferim 12 specificații standard pentru ventuzele ovale cu vid ZP2:
Dimensiuni compacte:3,5×7, 4×10, 5×10, 6×10mm.
Lungimi medii:4×20, 5×20, 6×20, 8×20mm.
Acoperire extinsă:4×30, 5×30, 6×30, 8×30mm.
2. Excelență materială specifică industriei
Folosim materiale de înaltă calitate pentru a se potrivi cu mediul dumneavoastră de lucru:
Silicon de înaltă calitate și NBR:Pentru sarcini de uz general și la temperaturi ridicate.
Materiale antistatice (ESD):Esențial pentru manipularea PCB și semiconductoare.
Accesorii din oțel inoxidabil:Configurații specializate optimizate pentru industria bateriilor cu litiu.
Principalele Avantaje și Repere
Optimizat pentru spații închise:Profilul îngust al ventuzelor ovale cu vid ZP2 permite ridicarea de înaltă densitate pe PCB-uri aglomerate sau profile înguste de ambalare în care pur și simplu pahare circulare nu se potrivesc.
Stabilitate îmbunătățită a aderenței:Zona de aspirare alungită oferă o „amprentă” mai mare pe articolele subțiri, cum ar fi țevile sau benzile de etanșare, reducând semnificativ riscul de înclinare sau alunecare a piesei de prelucrat.
Instalare flexibilă:Suportă orificii de admisie de vid verticale și laterale. Fiecare cupă poate fi împerecheată cu un adaptor sau un suport tampon (cursă de 6 mm–50 mm) pentru a atenua impactul asupra suprafețelor fragile.
Aprovizionare directă din fabrică:Fabrica noastră din China menține un volum mare de produse în stoc, asigurând termene scurte de livrare și prețuri competitive pentru achizițiile globale.
Scenarii tipice de aplicare
Electronice și semiconductoare:Ansamblu PCB, fabricarea plăcilor de circuit flexibile și poziționarea electrodului bateriei.
Piese auto:Ventuzele ovale cu vid ZP2 sunt utilizate frecvent pentru manipularea și asamblarea benzilor de etanșare, a pieselor de finisare alungite și a profilelor din plastic.
Ambalare și logistică:Etichetarea de mare viteză, sigilarea cartonului și sortarea pachetelor alungite.

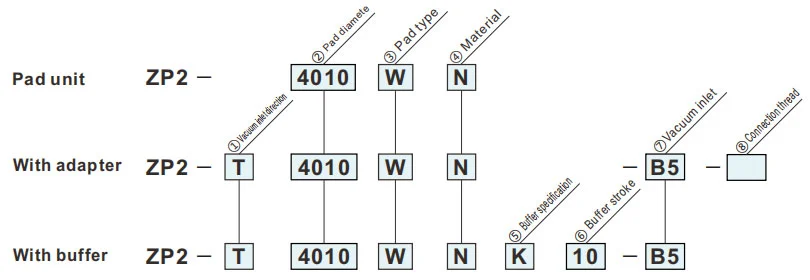

Cum se comandă
- Pentru piese de prelucrat cu limitări ale suprafeței de adsorbție.
| ①Direcția de intrare a vidului | ⑦Admisie de vid | ⑧Fire de conectare | ||
| T | Vertical |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Dimensiunea tamponului | |
| 3507 | 3,5 x7 |
| 4010 | 4 x10 |
| 5010 | 5 x10 |
| 6010 | 6 x10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Tip de tampon | |
| W | Oval |
| ⑦Admisie de vid | |
| B5 | M5x0,8 (femeie) |
| 04 | ø4Fitare cu o singură atingere |
| 06 | ø6Fitare cu o singură atingere |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| ⑤Specificație tampon | |
| K | Nerotativ |
| ⑥ Cursa tampon | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Fire de conectare | |
| A5 | M5x0,8 (masculin) |
| B5 | M5x0,8 (femeie) |
Dimensiuni (mm)
Simbolul verde este modelele personalizate.
PP
Tip cub
| Model | A | B | C | D | øE | Y | |||
|
② Pad Dimensiune |
③ Pad tip |
④ Pad Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model de referință: ZP2-4030WS
Dimensiuni de montare adaptor
Pad aplicabil: 3507W/4010W/5010W/6010W
Pad aplicabil: 4020W/5020W/6020W/8020W
Pad aplicabil: 4030W/5030W/6030W/8030W
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
Manual de instalare
Descărcare PDF
Avertisment + Atenție （Citiți înainte de utilizare）
Descărcare PDF
