Aspirația în vid este o soluție de bază pentru „prinderea flexibilă” în automatizarea industrială, cu patru avantaje principale: prindere nedeteriorează, adaptabilitate la piese de prelucrat multi-materiale/neregulate, protecție curată și a mediului și funcționare flexibilă. Poate fi adaptat la diferite caracteristici industriale ale pieselor de prelucrat (subțire/groasă, precizie/grosieră, sanitară/standard).
Ventuze plate subțiri ZP2
În calitate de producător de frunte din China, fabrica noastră oferă ventuze de vid plate și subțiri personalizate ZP2 (ø10-30mm). Dispunând de o structură „MT” canelată, soluția directă de furnizor Commaelec previne deformarea foliilor și a foilor subțiri. Avem în stoc NBR și silicon conductiv, cu piese din oțel inoxidabil disponibile pentru industria bateriilor cu litiu.
Faceți clic și începeți selecția
》Reveniți la Informații despre produs

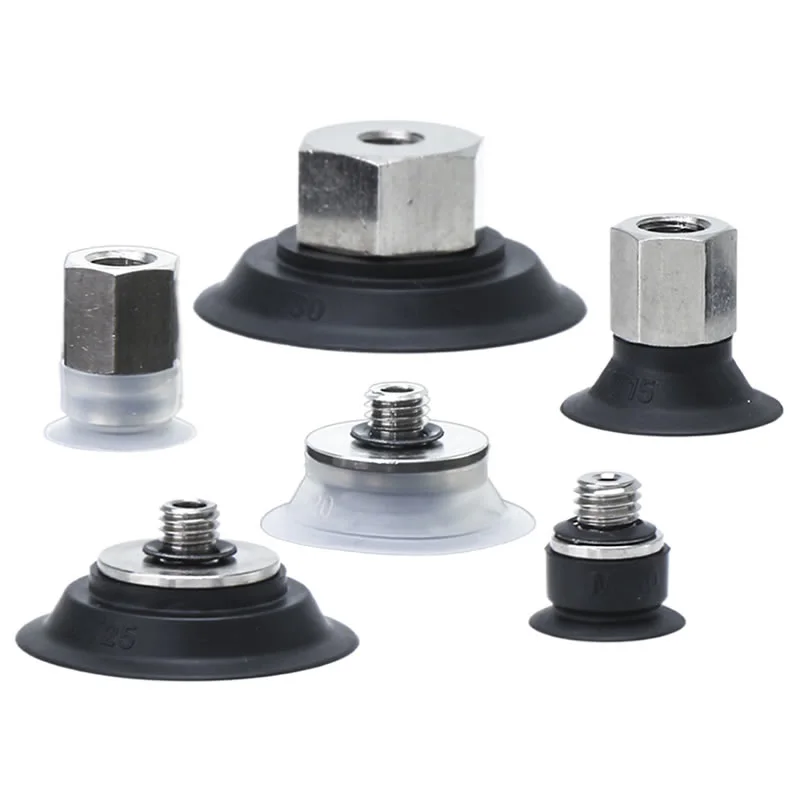

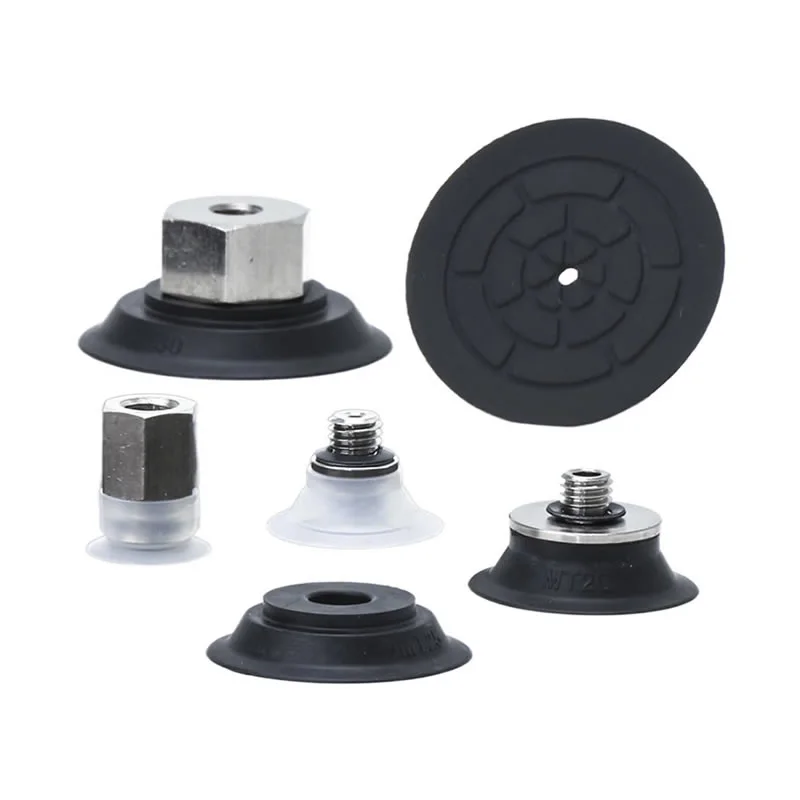

Ventuze plate subțiri ZP2

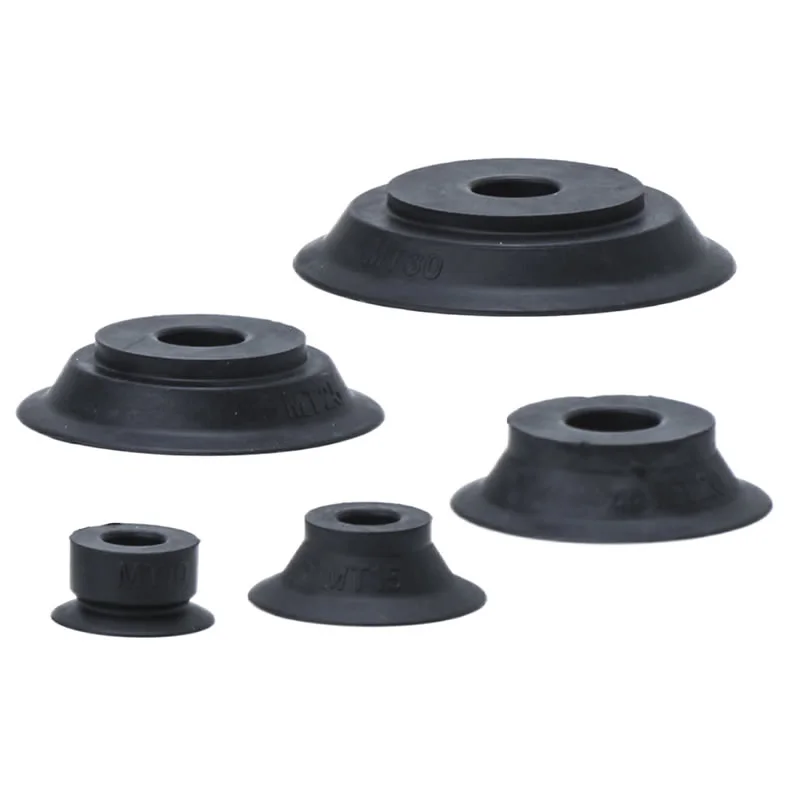

Unitate de aspirator plat subțire seria ZP2
Seria ZP2-T cu adaptor Aspirator plat subțire
Descriere
Cum se comandă
Specificații / Material
Aplicații
Resursă
Ventuzele plate subțiri ZP2 sunt componente de precizie din cadrul sistemelor de prindere pneumatice, concepute special pentru manipularea pieselor subțiri și ușor deformabile. În specificațiile industriale, acestea poartă de obicei codul structural „MT”, ceea ce înseamnă încorporarea unui design specializat cu caneluri în structura lor internă.
Caracteristicile produsului:Această ventuză previne eficient deformarea pieselor plate în timpul adsorbției, făcând-o ideală pentru foi subțiri, filme și alte materiale ușor deformabile.
Specificatii:Venuza este disponibilă în diferite diametre, inclusiv φ10, φ15, φ20, φ25 și φ30.
Materiale pentru ventuze:Opțiunile comune includ NNBR (cauciuc nitrilic) și GS (cauciuc siliconic conductiv), fiecare material fiind adaptat pentru mediile de lucru specifice și cerințele componentelor.
Domenii de aplicare:Ventuzele plate subțiri ZP2 sunt utilizate pe scară largă în producție, linii de producție automatizate, robotică și logistică, etc. Poate fi folosit pentru a transporta obiecte plate ușoare sau medii, cum ar fi sticlă, plastic și metal.
FAQ
Ce materiale sunt disponibile și care sunt diferențele dintre ele?
Ventuzele plate subțiri ZP2 sunt disponibile în mai multe materiale pentru a se potrivi condițiilor reale de lucru:
NBR: rentabil, rezistență bună la uzură pentru uz general
Silicon: rezistență excelentă la căldură și nemarcaj, ideal pentru suprafețe sensibile
PU (poliuretan): durabilitate ridicată pentru operațiuni cu ciclu mare
FKM (cauciuc fluor): rezistență puternică la substanțe chimice și uleiuri
EPR: potrivit pentru cerințele specifice de mediu
Commaelec asigură o calitate consistentă a materialului și acceptă personalizarea pentru aplicații speciale (de exemplu, antistatice).
Pentru ce piese de prelucrat sunt cele mai potrivite ventuze plate subțiri?
Suprafețe netede, plane, cum ar fi foi de metal, sticlă, panouri din plastic
Piese de prelucrat subțiri sau ușoare care necesită un contact stabil și uniform
Aplicații în care sunt necesare o deformare minimă și o poziționare precisă
Designul plat subțire mărește suprafața de contact, îmbunătățind etanșarea și reducând scurgerea de aer.
Care este intervalul de rezistență la temperatură?
Domenii tipice (în funcție de material):
NBR: -10°C până la 80°C
Silicon: -40°C până la 200°C
PU: -20°C până la 80°C
FKM: până la ~200°C cu stabilitate chimică puternică
Commaelec vă poate recomanda materiale adecvate în funcție de temperatura și mediul dumneavoastră real.
Pot fi folosite cu intrare verticală sau orizontală în vid?
Da. Ventuzele plate subțiri ZP2 suportă instalarea flexibilă:
Intrare verticală cu vid (standard pentru configurații compacte)
Intrare orizontală/laterală pentru sisteme cu spațiu limitat
Compatibil cu adaptoare și suporturi tampon
Commaelec oferă mai multe opțiuni de conectare pentru a se potrivi cu diferite configurații ale echipamentelor.
Cum să le întreținem corect pentru a prelungi durata de viață?
Verificați regulat dacă există uzură, crăpături sau deformare pe buza de etanșare
Păstrați suprafețele curate pentru a evita ca praful să afecteze performanțele de etanșare
Evitați presiunea excesivă a vidului sau alinierea greșită
Utilizați suporturi tampon pentru a reduce impactul în operațiunile de mare viteză
Înlocuiți cupele uzate la timp pentru a menține stabilitatea sistemului

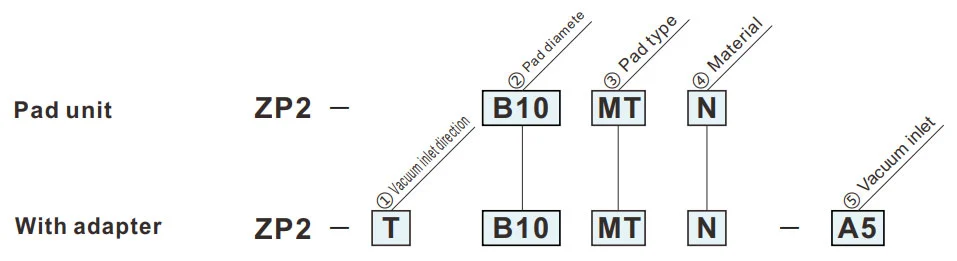

Cum se comandă
- Pentru adsorbția foliilor subțiri sau a peliculei. Suprafata de adsorbtie cu canelura.
- Deformarea suprafeței plane în timpul adsorbției este redusă.
- Nu este potrivit pentru transferul pieselor de lucru care aplică o sarcină.
- În funcție de grosimea foii, pot apărea șifonări.
- Confirmați grosimea înainte de utilizare.
| ①Direcția de intrare a vidului | |
| T | Vertical |
| ③Tip de tampon | |
| MT | Plat subțire (cu canelură) |
| ②Diametrul plăcuței (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ Material | |
| N | BNR |
| S | Cauciuc siliconic |
| U | Cauciuc uretanic |
| F | FKM |
| GN | NBR conductiv |
| GS | Cauciuc siliconic conductiv |
Simbolul verde este modelele personalizate.
| ⑤ Admisie de vid | |
| H5 | M5x0,8 (masculin) |
| B5 | M5x0,8 (femeie) |
Dimensiuni (mm)
Simbolul verde este modelele personalizate.
MT
Plat subțire (cu canelură)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad tip |
④ Pad Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model de referință: ZP2-B10MTN
Dimensiuni de montare adaptor
Tampă aplicabilă: B10MT/B15MT
Pad aplicabil: B20MT/B25MT/B30MT
ZP2-T
Vertical
H5
| Model | øA | øB | øC | D | Adaptor | |||||
|
① Vid direcția de admisie |
② Pad dia. |
③ Pad tip |
④ Pad Material |
⑤ Vid admisie |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model de referință: ZP2-TB10MTGS-H5
ZP2-T
Vertical
B5
| Model | øA | øB | C | Adaptor | |||||
|
① Vid direcția de intrare |
② Pad dia. |
③ Pad tip |
④ Pad Material |
⑤ Vid admisie |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model de referință: ZP2-TB10MTGS-B5
Materialul tamponului și caracteristici
⚪:Influență mică sau deloc △:Poate fi folosit în funcție de condiții X:Nu este potrivit
|
Material
Caracteristici
|
Simbol | Durometru HS (±5°) |
Culoare de cauciuc |
Funcționează temperatură interval (°C) |
Ulei rezistenţă benzină |
Ulei rezistenţă benzol |
Baza rezistenţă |
Acid rezistenţă |
Intemperii | Ozon rezistenţă |
Abraziune rezistenţă |
Impermeabil | Solvent rezistenţă (Benzen, toluen) |
Aplicație |
| BNR | N | 50 | Negru | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Transfer de lucrări generale, carton ondulat, placă de furnir, plăci de fier și altele |
| Cauciuc siliconic | S | 45 ~ 50 | Alb | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor, Scoatere din turnare sub presiune, Lucru subțire, Robot de bucătărie |
| Cauciuc uretanic | U | 50 ~ 60 | Maro | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Carton ondulat, placă de fier, placă furnir |
| FKM | F | 60 | Negru | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lucrări chimice |
| NBR conductiv | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Lucrări generale ale semiconductorilor (rezistența la electricitate statică) | |
| Cauciuc siliconic conductor | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconductor (electricitate statică) |
Tabelul de mai sus acoperă numai caracteristicile generale ale materialelor de cauciuc în cauză. Simbolul albastru este modelele personalizate.
Schiță de aplicare a componentelor pneumatice (ventuza cu vid) în diverse domenii industriale
I. Puncte forte de bază
II. Extragerea aplicațiilor pe industrie
A. Medicină și industria medicală
A.1: Cerințe de bază:Curat și fără poluare (conform FDA/GMP), blând și nevătămător și prevenirea contaminării încrucișate
A.2 Scenarii cheie:
1. Ambalare farmaceutică: sticlă de medicamente / farfurie farmaceutică / ridicare pungă de perfuzie (ventuza din silicon de calitate alimentară, fără scurgere de particule)
2. Ansamblu dispozitiv medical: instrumente chirurgicale/catetere medicale/manipulare piese de proteză (presiune negativă reglabilă, protecție la deformare)
3. Laborator biologic: cutie Petri/tub de centrifuga/transfer card reactiv (rezistent chimic, compatibil steril)
B. Industria electronică și semiconductoare
B.1 Cerințe de bază:antistatic (10⁶-10¹¹Ω), poziționare de precizie (eroare ≤0,01 mm), rezistență la zgârieturi
B.2 Scenarii cheie:
1. Chip/Semiconductor: manipulare napolitană, ambalare a cipurilor (ventuza poroasă din ceramică/silicon antistatic, presiune negativă uniformă pentru a preveni ruperea)
2. PCB/Componente: PCB flexibil, microcomponente (rezistoare 0402) montate pe suprafață (silicon subțire/gel/micro ventuze pentru a preveni încrețirea/ruperea)
3. Afișaj: panou LCD/OLED, prindere din sticlă tactilă (material transparent, fără pete și zgârieturi)
C. Industria de automobile și piese auto
C.1 Cerințe de bază:aspirație mare (disc de aspirație unic ≥500N), adaptare cu mai multe specificații (metal/plastic/sticlă), anti-alunecare
C.2 Scenarii cheie:
4. Fabricarea caroseriei: sudura de manipulare a plăcilor de oțel / a tocului ușii (cauciuc cu diametru mare / matrice de ventuze multiple, textură anti-alunecare)
5. Sticla / Interior: Instalare parbriz, transfer suprafata scaunului din piele (ventuzele din silicon/burete rezistent la temperatura, protectie la deformare)
6. Piese: corpul cilindrului motorului / prinderea carcasei cutiei de viteze (vacuum + blocare mecanică, anti-cădere)
D. Industria alimentară și a ambalajelor
D.1 Cerințe de bază:Material de calitate alimentară (certificat FDA), ușor de curățat, rezistent la strivire
D.2 Scenarii cheie:
1. Manipularea alimentelor: produse de patiserie / carne proaspata / sortare fructe (ventuza cu buretel cu aspiratie redusa, inodora si usor de spalat)
2. Automatizarea ambalajului: deschiderea pungii de ambalare, turnare sterilă a cartonului (eliminare statică/aspirare în mai multe puncte, potrivită pentru ambalaje subțiri/dure)
E. Industria de logistică și depozitare
E.1 Cerințe de bază:adaptare eficientă (specificații multiple de mărfuri), presiune stabilă, anticădere
E.2 Scenarii cheie:
1. Manipularea cartoanelor: sortarea cartonului de comerț electronic (matrice de aspirație reglabilă, presiune de vid)
2. Placă/rulă: transfer rolă de placă de lemn/film de plastic (bandă lungă/ventuza inelară, adsorbție uniformă pentru a preveni compensarea)
F. Energie nouă și industrii speciale
F.1 Energie nouă (baterie cu litiu/PV):
1. Placă baterie cu litiu (ventuza poroasă antistatică, anti-praf), sticlă fotovoltaică (ventuza mare din silicon cu ventuză, fără zgârieturi)
F.2 Tipărire și hârtie
1. Captarea hârtiei/imprimatelor (material de hârtie absorbant, presiune negativă ușoară pentru a preveni ruperea și contaminarea cu cerneală)
III. Rezumatul logicii adaptării de bază
| Caracteristicile piesei de prelucrat | Program de adaptare a pipetei | Scenariile industriale corespunzătoare |
| Subțire / Fragil / Precizie | Material siliconic/ceramic, micro presiune negativă, micro duză de aspirație | Semiconductori electronici, produse farmaceutice |
| Articole grele/Dimensiuni mari | Material din cauciuc, ventuză cu diametru mare, matrice de ventuze cu mai multe | Automobile, panouri logistice |
| Sănătate/Prevenirea poluării | Silicon alimentar/medical, structură ușor de curățat | Medicina, mancare |
| Suprafețe moi/neregulate | Material burete, ventuză deformabilă | Interioare auto, alimente |
| Cerințe antistatice | Silicon antistatic, asistat de vânt ionic | semiconductor electronic |
Manual de instalare
Descărcare PDF
Avertisment + Atenție （Citiți înainte de utilizare）
Descărcare PDF
